Високоякісний кріпильний болт, виготовлений у Китаї

Підвісний болт для монтажу сонячних конструкцій, виготовлений компанією Topfencesolar у місті Сямень, Китай. Складається з трьох основних частин нижче.

опис:

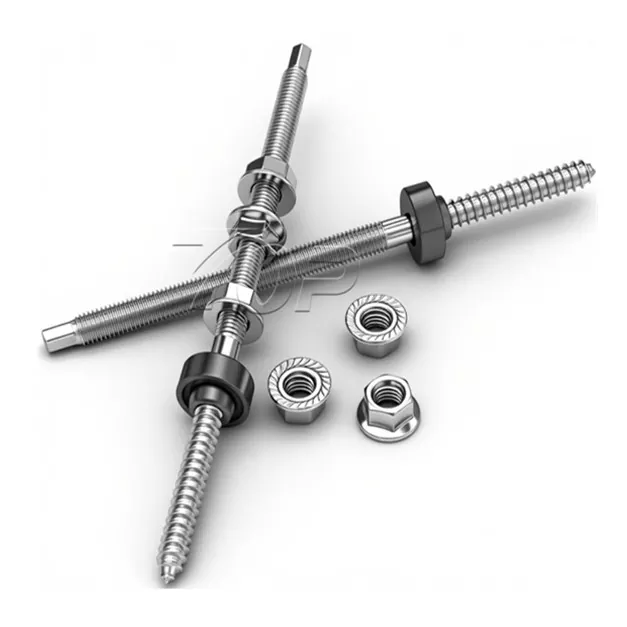

Пункт	матеріал	Розмір	Кількість	Вага одиниці
Болт М10	SUS304	М10*200	1	0.085
Гайка з фланцем М10	SUS304	М10*15*10	3	0.011
Гумова прокладка	EPDM	М10*200	1	0.05

Найменування продукту: Болти сонячної панелі

Матеріал: SUS304/316

Захист від іржі: висока ефективність

Місце установки: на дахах

Колір: натуральний або індивідуальний

Функція: кріплення сонячної панелі конструкції

Попередньо зібрати перед відправкою

Болти сонячної панелі є оптимізованою конструкцією, не потребує складної установки. Це робить монтаж конструкції сонячної панелі спрощеним та ефективнішим, забезпечуючи надійну підтримку фотоелектричних модулів.

Вантажопідйомність:

Максимальне вітрове навантаження: Макс. До 60 м/с

Макс. снігове навантаження: Макс. До 1,4 КН / м2

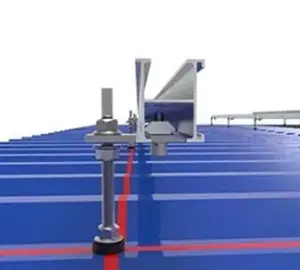

Відповідне застосування дахів: гофрований металевий дах, трапецієподібний дах, сендвіч-металевий дах, жерстяний дах тощо.

Більше розмірів:

Використання методів:

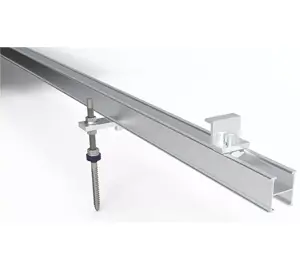

Theсонячна вішалка болтвикористовується в поєднанні з комплектом для кріплення L-подібних ніжок для кріплення сонячних рейок за допомогою середніх і кінцевих затискачів.

Вступний посібник

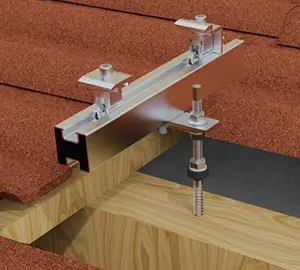

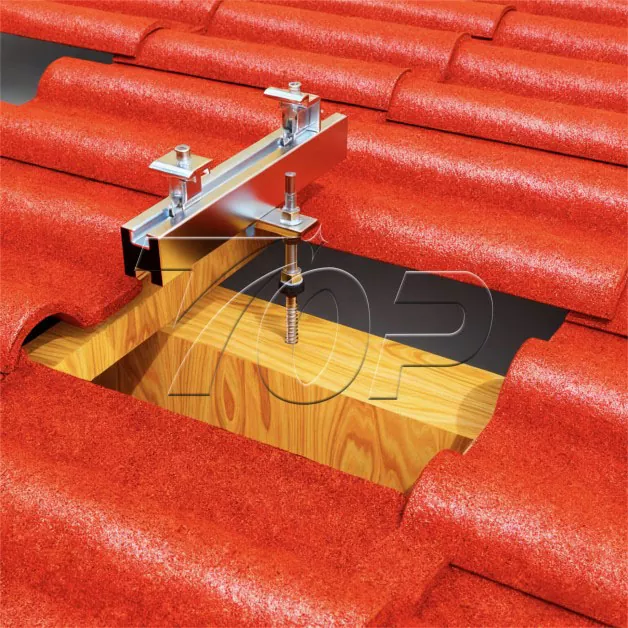

(1) Виміряйте дах і попередньо просвердліть положення монтажної порожнини на металевій балці або дерев’яній крокві.

(2) Закрутіть болти в попередньо просвердлені отвори та переконайтеся, що пластина EPDM щільно прикріплена до даху з метою усунення ризику витоку води.

(3) Відрегулюйте висоту для остаточного встановлення панелі над дахом, а потім закріпіть стопорні гайки.

(4) Встановіть L-подібний блок на верхню частину та міцно закрутіть фланцеві гайки M10.

(5) З’єднання сонячних рейок з рейковими з’єднувачами, монтаж на комплекти L-подібних ніжок.

(7) Встановіть сонячні панелі на конструкцію зСередні та кінцеві затискачі сонячних панелейзавершити вимощення даху.
