Постачальник високоякісних і надійних кріплень для сонячних панелей

Topfencesolar є лідером у сфері досліджень і розробок та проектування систем кріплення сонячних панелей на даху. Ми професійно пропонуємо комплексні сонячні рішення. Наші системи в тому числіМонтаж сонячної панелі на плоскому даху, Монтажна система металевого даху, наземна сонячна система монтажу, сонячна система навісу для автомобіля, сонячна система даху BIPV та сонячна система агрівольтаїки.

Будівництво сонячної електростанції безпосередньо на даху існуючих будівель, і немає необхідності займати додаткову землю. Сьогодні це популярне рішення для трансформації міської енергії. Дахова сонячна система добре поєднує сонячні конструкції та покрівлю, будучи завершеною та інтегрованою структурою.

Які дахи можна встановити за допомогою сонячних панелей?

Категорія даху:

черепичний дах	Металевий дах	Асфальтовий дах	Бетонний дах

Металеві дахи, такі як фальцевий дах, гофрована плита тощо.

Нижня частина скатного черепичного даху з дерев’яним брусом

Скатний або плоский асфальтовий дах

Покрівля цементного типу

Більше категорій…

1. Для металевої покрівлі виміряйте розмір даху. система розроблена на основі ваших наявних розмірів даху, як показано нижче.

2. Команда інженерів Topfencesolar відповідно підбере найкраще рішення для дахів.

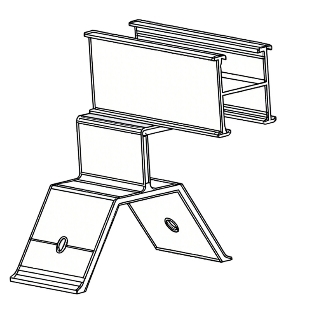

a. Металева покрівля вибирає затискачі для даху з оптимізованою системою H-рейок, простий і швидкий монтаж.

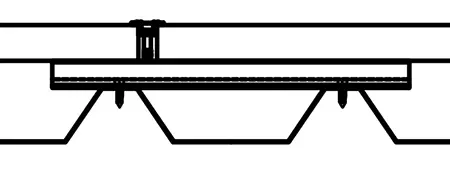

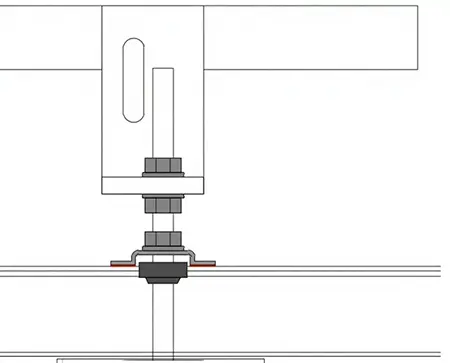

b. Г-подібні ніжки з системою болтів для гофрованої металевої покрівлі.

в. Система Mini Rail оптимізувала конструкцію, щоб зменшити вагу навантаження.

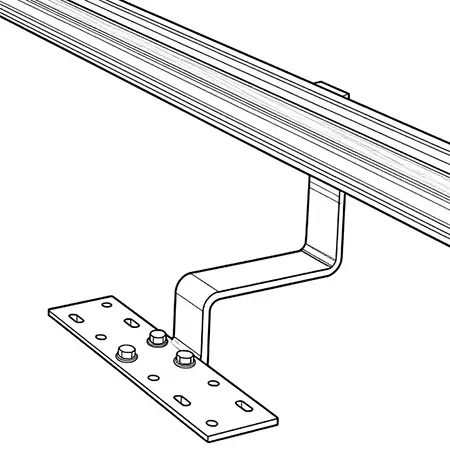

d. Черепичні дахи, ми могли вибрати за допомогою крюка для даху / болтів з двома головками + рейкової системи.

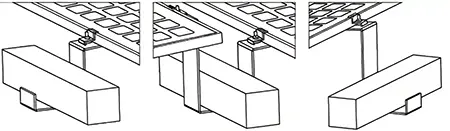

д. Для плоскої покрівлі в основному застосовують баластну систему або триподу.

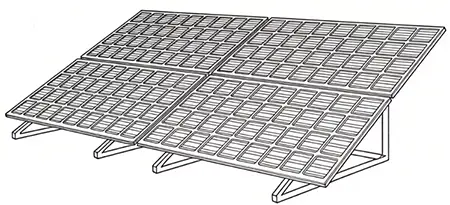

f. Конструкція штатива може відповідати різним кутам і високим параметрам для кращого виробництва сонячної енергії на плоских або скатних дахах.

Більше рішень, будь ласказв'яжіться з нами, ми надамо рішення щодо вашого даху.

Фактори проектування монтажної конструкції даху:

Проектне навантаження

Предмети	Параметр (нижче приклад інформації)
Розмір панелі	2278113430
Вага панелі	30 кг
Орієнтація панелі	Вертикальний або Альбомний
Кількість панелей/набір	1 × 2 = 2 шт
Кут нахилу	11°
Регіональна швидкість вітру	72 м/с （швидкість поривів 3 с）
Снігове навантаження на грунт	0 кпа
Категорія місцевості	3
Максимальна висота	10 м
Місце встановлення	На даху
Регіони	C
Стандарт дизайну	AS/NZS 1170 (приклад)

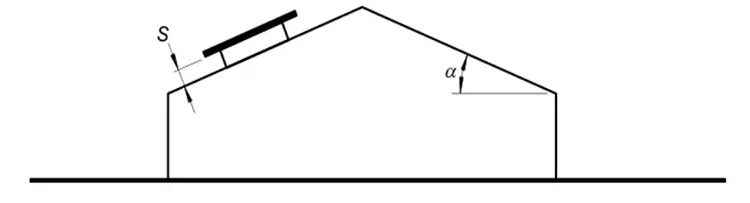

Якщо α= 11°
Коли,	θ = °, додатний	= 0,600
Коли,	θ = 0 °, негативний	= -1,400

Розрахунок напруги конструкції

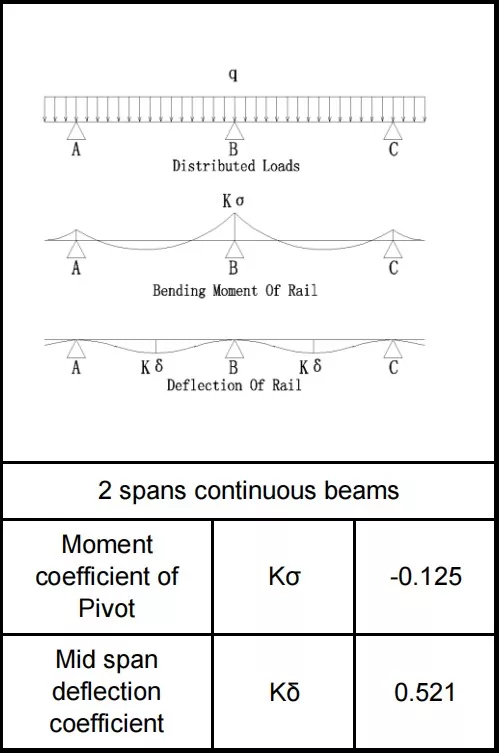

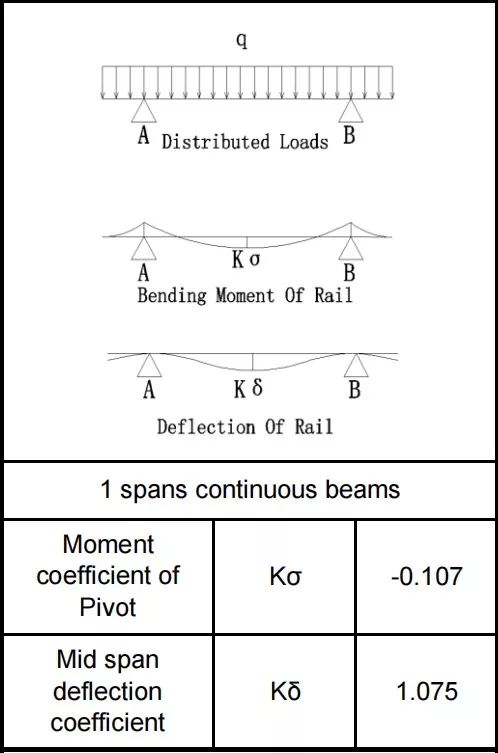

Схема ескізу ширини навантаження однієї рейки

Проліт L=1.050м

Консоль Ls=0,200м

Кількість прольотів n=2

Кут нахилу θ=11°

Ширина рейок B=0,759 м

Комбінації навантажень

Комбінації навантажень залізниці
		X Asix -Qx (Н/м)	Y Asix-Qy (Н/м)
навантаження	Фіксоване навантаження-G	17.49	89.97
	Вітрове навантаження вниз - W1	0	718.39
	Вітрове навантаження - W2	0	-1676,24
	Снігове навантаження-S	0.00	0.00
Комбінації навантажень	1.35G	23.61	121.46
	1,2G+0,6S	20.99	107.96
	1,2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

Конструкцію конструкції сонячної панелі безпечного даху слід розробляти в умовах безпечного підрахунку, щоб підтримувати конструкцію в довгостроковій перспективі.

Термін служби нашої конструкції ≥ 25 років

Гарантія 10 років.

View as

Система кріплення сонячного трикутника баластного плоского даху

Як професійний виробник, ми хотіли б надати вам високоякісну систему кріплення сонячного трикутного баласту для плоского даху. Монтажна система для плоского даху розроблена для встановлення різноманітних сонячних панелей на плоскому даху з непроникаючою конструкцією. Розроблена Topfencesolar ця захищена баластом система усуває потребу в проходженні даху та усуває ризик протікання води на даху. Це ідеальне рішення для комерційних і промислових застосувань з плоскими дахами, яке добре зарекомендувало себе та широко використовується в Європі, Північній Америці, регіонах MENA та APAC. .
Бренд:Topfencesolar
Матеріал продукту:Al6005-T5
Функція продукту:Встановлення баластної моделі для дахових сонячних батарей
Термін служби:≥25 років

Дивитись більше >> Надіслати запит >>

Баластна сонячна система для плоского даху

Як професійний виробник, баластна сонячна система для плоского даху від Topfencesolar розроблена з урахуванням високої швидкості вітру та сильного снігу, дотримуючись ваших будівельних норм.
Команда Topfencesolar Engieneer розробляє ідеальну баластну систему на основі конструкції даху з точним розрахунком навантаження на конструкцію. Ми пропонуємо моделювання зміцнення баластної конструкції з вітровим навантаженням, розрахунками снігового навантаження та власного навантаження, щоб запропонувати повне рішення безпеки для вашого плоского даху.
Торгова марка:Topfencesolar
Матеріал виробу:Алюміній
Функція продукту:Баластна опорна система
Термін служби:≥25 років

Дивитись більше >> Надіслати запит >>

Монтажна система комплектів сонячних батарей для плоского даху

Xiamen Topfencesolar є одним із провідних виробників сонячних установок у Китаї, ми постачаємо високоякісні комплекти для монтажу сонячних батарей для плоских дахів. Професійний дизайн та обслуговування OEM можуть бути надані відповідно до вимог клієнтів.
Торгова марка:Topfencesolar
Матеріал продукту:Алюміній Al 6005-T5/T6, гарячеоцинкована сталь
Функція продукту:Монтаж сонячних батарей на металевій покрівлі
Термін служби:≥25 років

Дивитись більше >> Надіслати запит >>

Система кріплення сонячного баласту

Як професійний виробник, непроникаюча система кріплення сонячного баласту, вироблена компанією Topfencesolar, забезпечує стабільне рішення без буріння для встановлення сонячних панелей на дахах. Це відповіді на зважених бетонних блоках, таких як бетонні плити або баластні лотки для кріплення сонячних панелей. Немає необхідності використовувати розпірні анкерні болти для проникнення в бетонні дахи. Спрощене рішення зберігає цілісність даху, скорочує час монтажу, виключає ризик протікання води. Дешевий, простий і швидкий монтаж сонячних панелей.
Торгова марка:Topfencesolar
Матеріал продукту:Гаряче оцинкована сталь Q235
Функція продукту:Монтаж сонячних батарей на металевій покрівлі
Орієнтація модуля:Пейзаж або Вертикаль

Дивитись більше >> Надіслати запит >>

Система кріплення гаків для черепичних дахів

Система кріплення гаків для черепичних дахів під брендом Topfencesolar, виготовлена в Китаї, є простим і швидким рішенням для встановлення сонячних панелей на похилих черепичних дахах шляхом кріплення на гаки для черепичних дахів і алюмінієві рейки за допомогою затискачів. Відсутність необхідності зварювання на місці та пошкодження конструкції даху.
Торгова марка:Topfencesolar
Матеріал продукту:сталь SUS304
Функція продукту:Житлові, комерційні або промислові черепичні дахи
Термін служби:20 років

Дивитись більше >> Надіслати запит >>

Сонячна установка на черепичний дах

Як професійний виробник, Topfencesolar спеціалізується на дослідженні та розробці та виробництві систем сонячного кріплення для черепичних дахів. Удосконалений алюмінієвий матеріал легкий, стійкий до корозії та простий монтаж. Алюмінієві гачки можуть входити до черепичного даху (wanzheng) і безпеки. Цей ринок додатків охоплює Європу, наприклад Німеччину, Іспанію, Італію, Нідерланди тощо, а також країни Азії, такі як Індонезія, Таїланд, В’єтнам тощо.
Бренд продукту:Topfencesolar
Матеріал продукту:Високоякісний алюміній
Функція продукту:Крюк для даху кріпить рейки та підтримує сонячні панелі
Термін служби:≥25 років

Дивитись більше >> Надіслати запит >>

Як надійний Кріплення сонячних панелей на даху виробник і постачальник у Китаї, ми маємо свою фабрику. Щоб отримати прайс-лист індивідуальних продуктів, зв'яжіться з нами.
