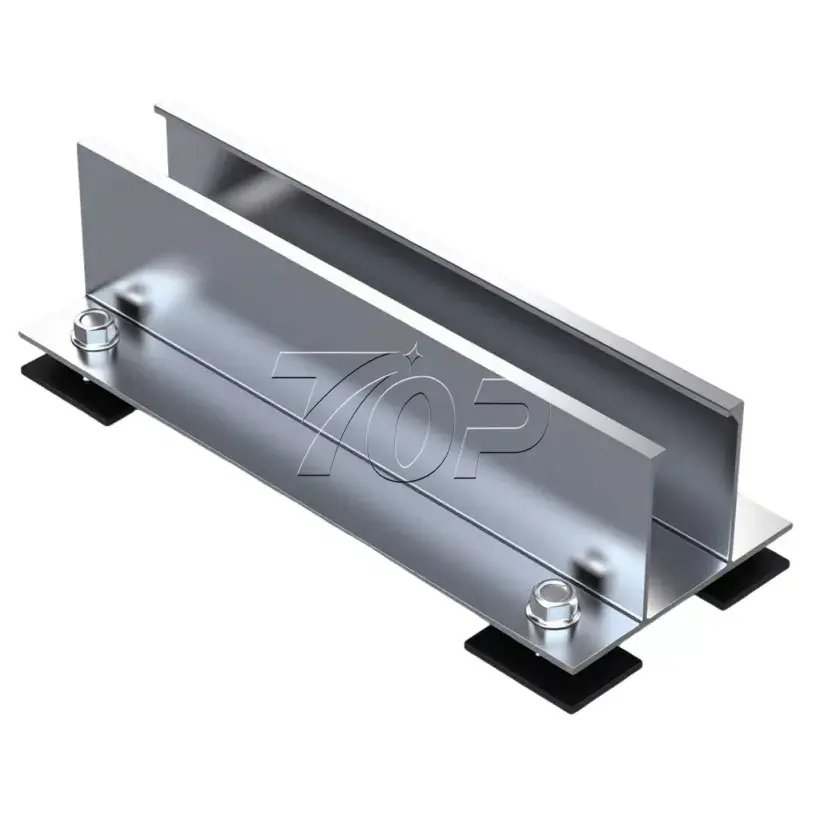

Алюмінієва міні-рейка сонячної системи монтажу

1.Сонячні панелі

2. Алюмінієві міні-рейки

3. Середній затиск

4. Кінцевий затискач

5. Болт

6.Саморіз

7. Гумова накладка

8. Наконечник заземлення

9. Затиск для кабелю

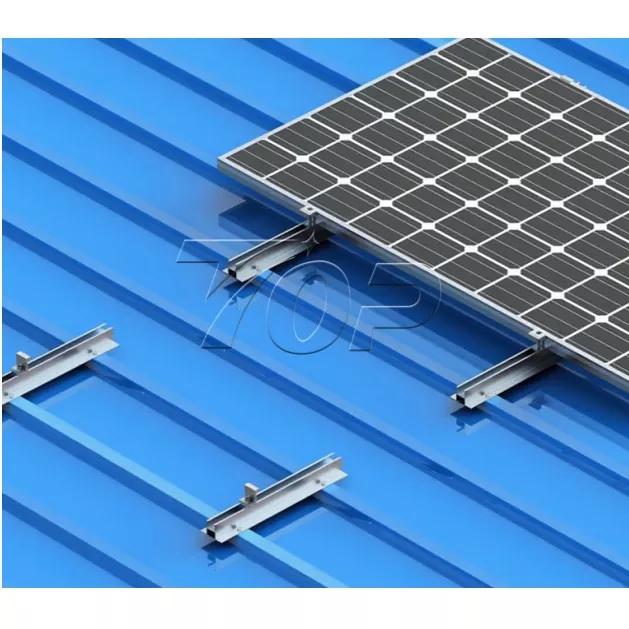

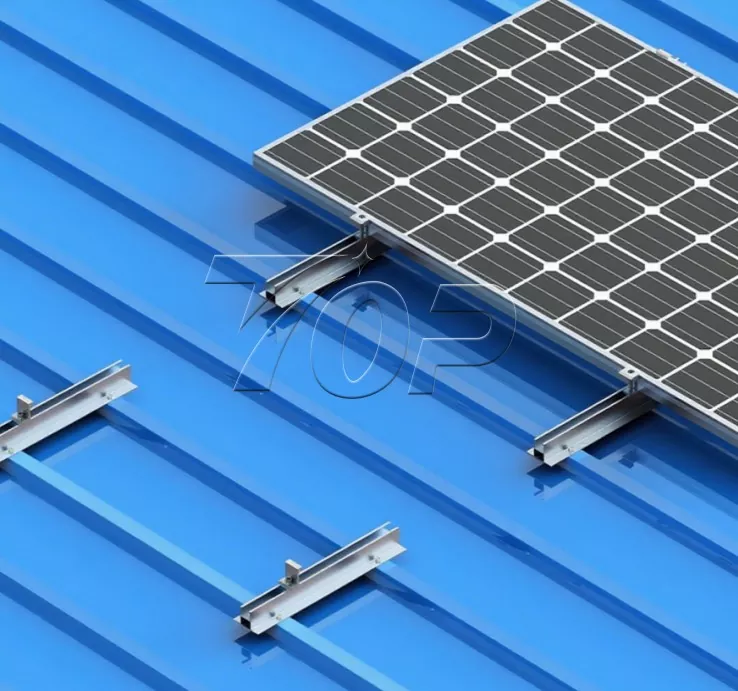

Розташування панелі сонячних батарей на схемі міні-рейки показано нижче.

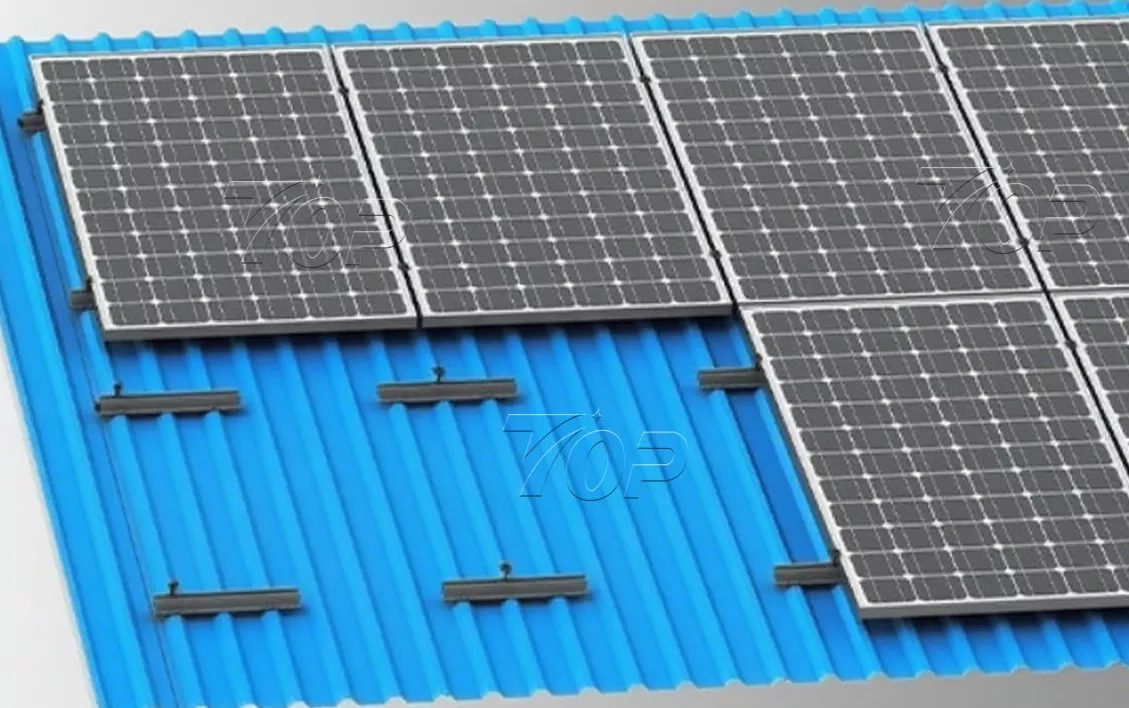

Ширина сонячної панелі становить 1134 мм. Довжина може бути 2278 мм, товщина панелі 30 мм, 35 ​​мм. (Він також підходить для інших розмірів сонячних панелей.) Масив сонячних панелей може бути організований на основі розміру даху вашої ділянки.

Параметри

Це рішення розроблено спеціально для встановлення сонячних панелей на металевих дахах. Він може адаптуватися до різних проектів сонячних дахів з різними масштабами та макетами. Алюмінієва міні-рейкова сонячна система кріплення може включати трапецієподібні листові дахи та гофровані дахи тощо. Звичайні специфікації становлять 200 мм довжини (підтримка індивідуальних налаштувань). Topfencesolar Railless Mini Racking Solution для металевої покрівлі відрізняється легкою вагою та простотою транспортування та встановлення, ефективно зменшуючи додаткове несуче навантаження на дах і зменшуючи труднощі встановлення. Біметалічний гвинт з гумовою прокладкою запобігає протіканню води через дах при монтажі рейок на металевому даху.

особливості

1. Попередньо зібраний дизайн, легкий і високоефективний монтаж.

2. Нашу оптимізовану міні-рейку для монтажу сонячної системи можна адаптувати до металевих дахів житлових будинків, дахів комерційних будівель, дахів складів.

3. Алюміній 6005 - матеріал T5 від Topfencesolar має спеціальний високий клас на ринку, наша система має високу продуктивність при малій вазі та міцності.

4. Він може витримувати сильний вітер зі швидкістю до 60 м/с і снігове навантаження 1,4 кН/м², забезпечуючи стабільність і безпеку конструкції сонячної панелі.

Низька вартість, дешева конструкція, а також скорочення витрат на роботу та час встановлення.
