Алюмінієвий кабельний лоток

Щоб знайти професійного виробника алюмінієвих кабельних лотків або почати новий сонячний проект із комплексними рішеннями, ви можете зв’язатися з Topfencesolar і дозволити нам стати вашим довгостроковим партнером!

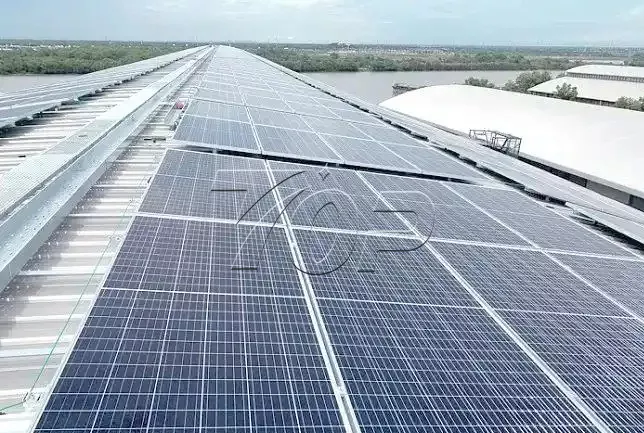

Організація кабелів часто є критичною для довговічності системи. Сонячні кабелі несуть постійний струм високої напруги та піддаються впливу екстремальних погодних умов протягом десятиліть.

Залишення кабелів на поверхні даху становить загрозу безпеці. Сонячний алюмінієвий кабельний лоток під брендом Topfencesolar пропонує спеціальну магістраль для проводки сонячного кабелю.

Фізичний захист:Піддон запобігає пошкодженню гострими краями даху, забезпечуючи безпечну роботу сонячної системи.

Тепловіддача:Конструкція кабельних лотків з отворами з хорошою вентиляцією для кабелів. Ця спеціальна конструкція може ефективно зменшувати опір і накопичення тепла.

Розроблено для особливостей сонячних кабелів

Сонячні фотоелектричні кабелі унікальні з подвійною ізоляцією та більшою товщиною. Їм потрібна опорна система, яка відповідає радіусу вигину та вазі.

Відноситься до матеріалів кабельних лотків, оцинкована сталь, яка діє як важкий радіатор, алюміній є найбільш ідеальним матеріалом для сонячної енергії.

Стійкість до корозії: природним чином створює захисний оксидний шар, ідеальний для зовнішнього використання.

Легкість: зменшує статичне навантаження на конструкцію даху.

Немагнітний: мінімізує втрати потужності через магнітну індукцію в системах із сильним струмом.

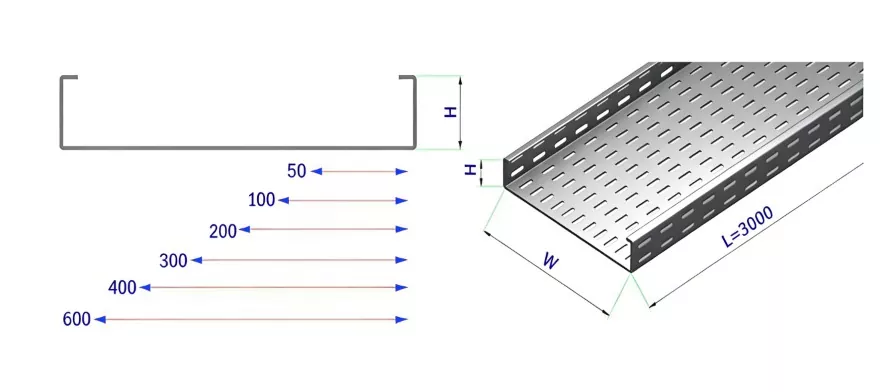

Доступні типи кабельних лотків

Ми пропонуємо три різні конфігурації відповідно до конкретного середовища встановлення:

1. Кабельний лоток сходового типу

Добре підходить для довгих прогонів і важких фідерних кабелів.

Характеристика: відкриті сходинки забезпечують максимальний потік повітря для охолодження кабелів високої потужності.

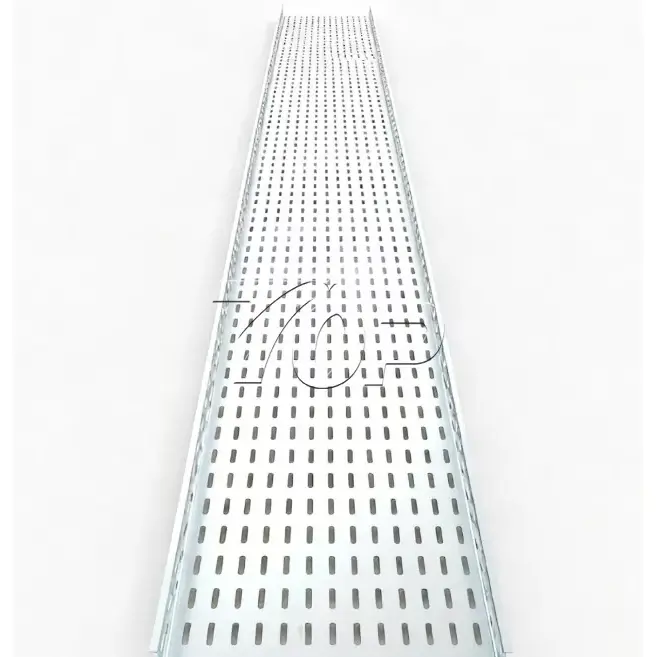

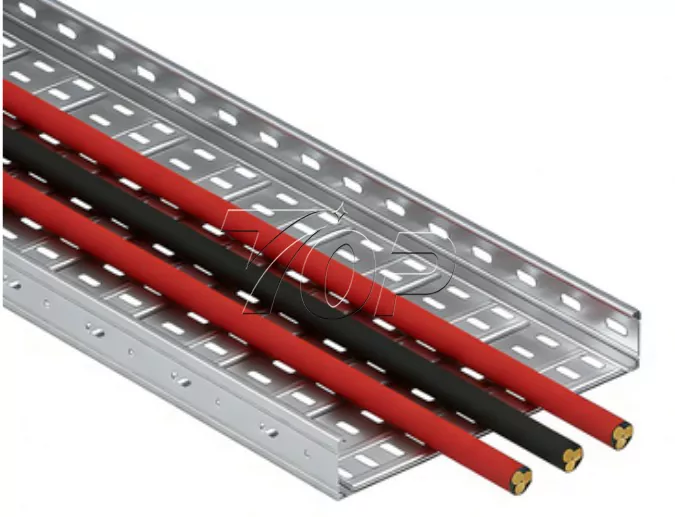

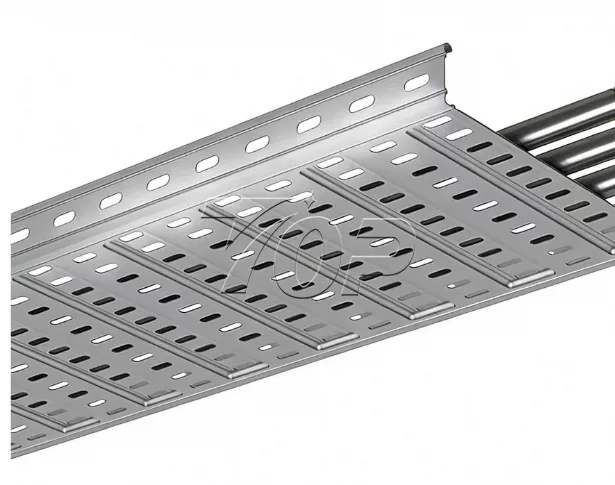

2. Перфорований кабельний лоток

Застосування: комерційні дахи, які потребують захисту знизу.

Перевага: його вентильовані нижні отвори дозволяють відводити воду, одночасно захищаючи кабелі від нерівних поверхонь даху.

3. Кабельний лоток із дротяної сітки

Спеціально розроблений для складних маршрутів з кількома поворотами та падіннями.

Характеристика: висока гнучкість; можна розрізати та згинати на місці, щоб легко долати перешкоди.

Як працюють кабельні лотки?

Замість того, щоб драпірувати кабелі по поверхні даху, лоток охоплює відстань між точками кріплення.

Він переносить вагу кабелів на стелажну конструкцію або кріплення даху, утримуючи дроти піднятими. Завдяки цьому кабелі не потрапляють у калюжі води під час зливи та тримають їх упорядкованими, щоб бригади технічного обслуговування могли легко відстежити ланцюг пізніше.

Як встановити кабельні лотки?

Монтаж простий, легкий і швидкий завдяки точним конструкціям Topfencesolar. Ось загальний робочий процес для алюмінієвої системи на даху:

Крок 1:Карта маршруту. Не просто починайте бурити. Сплануйте шлях від масиву до інвертора. Уникайте затінення панелей самим лотком!

крок 2:Встановити кронштейни. Вам потрібно підняти лоток над дахом. Прикріпіть монтажні ніжки або підключіть лоток безпосередньо до сонячних рейок.

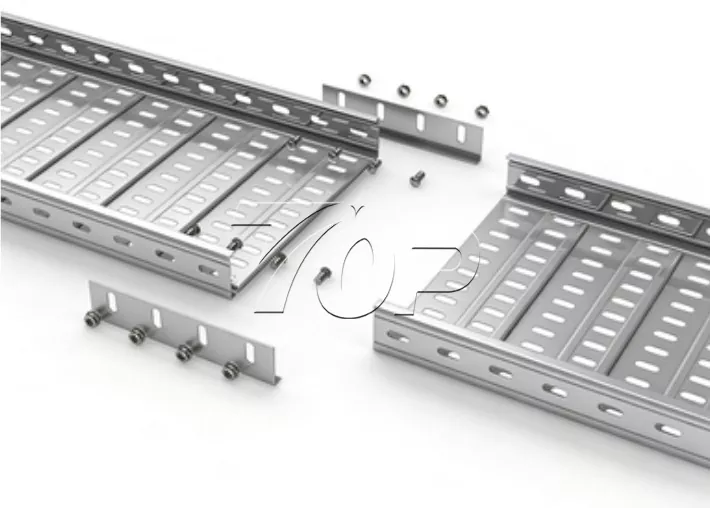

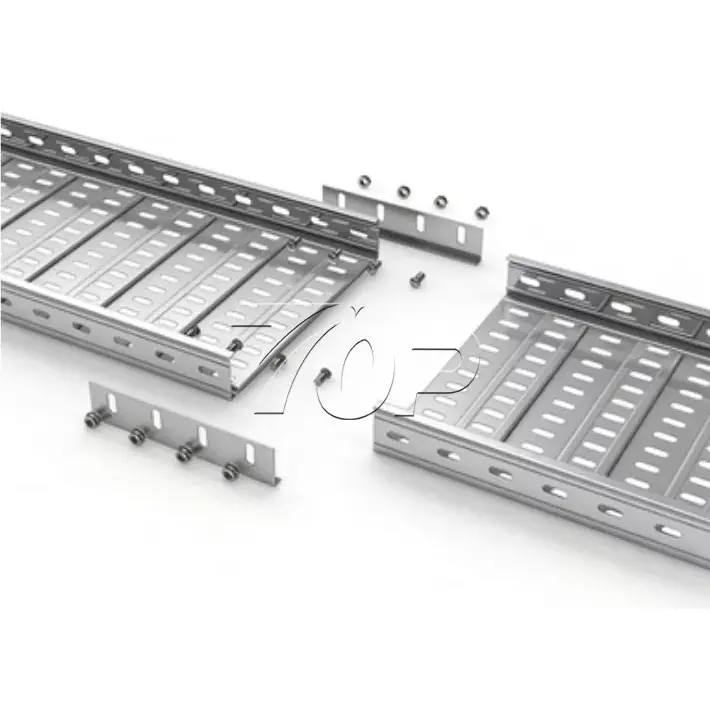

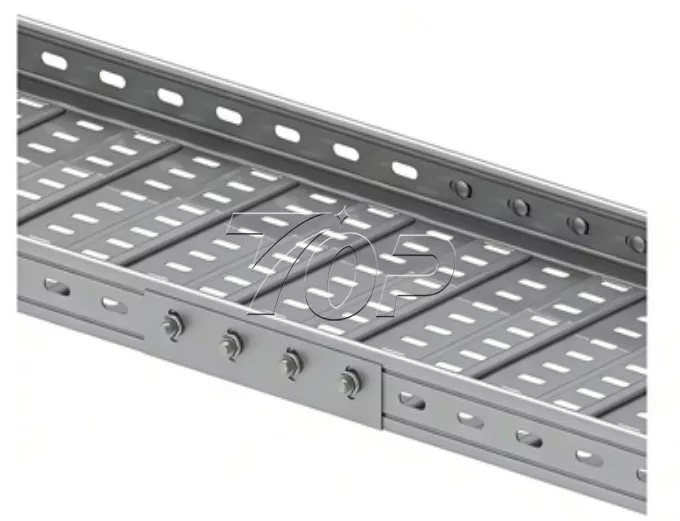

крок 3:З’єднайте розділи. Використовуйте з’єднувальні пластини, щоб з’єднати дві довжини лотка. Між секціями залишайте невеликий зазор для теплового розширення. Оскільки алюміній розширюється, коли стає гарячим; якщо ви закрутите їх занадто туго без зазору, лоток може деформуватися.

крок 4:Прокладіть кабель. Помістіть кабелі в лоток. Не затягуйте їх занадто туго. Використовуйте кабельні стяжки з ультрафіолетовим розрядом або алюмінієві кабельні скоби, щоб закріпити їх кожні кілька футів.

крок 5:Заземлення. Оскільки лоток металевий, його необхідно заземлити. Використовуйте з’єднувальні перемички на з’єднувальних пластинах, щоб забезпечити електричну безперервність.
