Система монтажу сонячного баласту для плоского даху без проникнення: інженерне водонепроникне рішення для комерційних фотоелектричних проектів на дахах

Чому системи монтажу сонячного баласту для плоских дахів замінюють фотоелектричні конструкції на дахах

У комерційних дахових фотоелектричних установках система кріплення сонячного баласту для плоского дахустала одним із найшвидше зростаючих інсталяційних рішень для EPC-підрядників, монтажників сонячних батарей і власників промислових будівель. Оскільки все більше заводів, складів, логістичних парків і торгових центрів використовують дахові сонячні панелі, галузь відходить від традиційних конструкцій, що проникають у дах, до систем без буріння, які зменшують ризики гідроізоляції та підвищують ефективність будівництва.

Для багатьох компаній, що займаються продажем продукції, претензії щодо протікання даху більше не є проблемою післяпродажного обслуговування. Одна помилка водонепроникності може спричинити дорогі витрати на технічне обслуговування, перервати роботу заводу та підірвати довгострокову довіру клієнтів. Ось чому самесистема кріплення сонячного баласту для плоского дахузараз широко використовується в комерційних і промислових проектах на дахах. Використовуючи баластну вагу замість проникнення в дах, система допомагає захистити водонепроникні мембрани, скорочуючи терміни встановлення.

У той же час сучасні системи баластних сонячних стелажів більше не є просто «простими конструкціями без буріння». За останні кілька років інженерні стандарти швидко розвивалися. Стійкість до підйому вітром, оптимізація навантаження на дах, дренажний проміжок, захист від корозії та аеродинамічна стабільність тепер є основними факторами конструкції, особливо для великомасштабних комерційних фотоелектричних установок.

У цій статті пояснюється, як працюють непроникаючі системи сонячного монтажу на дахах, чому підрядники EPC все частіше віддають їм перевагу та які інженерні деталі насправді важливі в реальних комерційних проектах на дахах.

Чому комерційні проекти сонячних батарей на дахах переходять на системи монтажу баласту, що не проникає всередину

Десять років тому багато сонячних систем на дахах все ще значною мірою покладалися на проникаючі анкерні з’єднання. Свердління бетонних дахів вважалося нормальною практикою. Але комерційні стандарти покрівлі змінилися, і власники будівель сьогодні набагато більш чутливі до ризиків гідроізоляції, ніж раніше.

У багатьох промислових об’єктах сам дах захищає виробниче обладнання та інвентар вартістю мільйони доларів. Проблема витоку над автоматизованою виробничою лінією, холодильним складом або фабрикою електроніки може швидко стати серйозною операційною проблемою. У деяких проектах вартість ремонту через проникнення води фактично вища, ніж початкова вартість монтажної конструкції.

Через це непроникаючі сонячні монтажні системи тепер розглядаються не як альтернативне рішення, а більше як стратегія контролю ризиків.

Зростання тиску на EPC-підрядників

Сьогодні EPC-підрядники відчувають тиск з кількох напрямків:

• Скорочені графіки проектів
• Збільшення витрат на оплату праці
• Вищі ризики відповідальності за гідроізоляцію
• Більш суворий огляд конструкції даху
• Зростаючі очікування власників щодо довгострокової надійності

Традиційне проходження покрівлі часто вимагає додаткових процедур погодження. Перевірка водонепроникності, ремонт мембрани та посилення конструкції можуть збільшити складність проекту. Непроникаюча баластна сонячна система кріплення допомагає спростити ці робочі процеси.

Для інсталяторів, які одночасно керують декількома даховими проектами масштабу MW, скорочення кроків встановлення може безпосередньо підвищити швидкість обороту проекту та ефективність праці.

Перехід до існуючих проектів модернізації будівель

Ще однією причиною швидкого зростання баластних конструкцій є розширення проектів модернізації дахових сонячних батарей.

Багато комерційних будівель спочатку не проектувалися для фотоелектричних систем. Деяким дахам вже 8–15 років, із застарілими гідроізоляційними шарами або неточною конструкційною документацією. У цих випадках власники будівель часто не бажають дозволити додаткове свердління мембрани даху.

Підхід до монтажу сонячної даху без свердління зменшує занепокоєння під час процесу затвердження та дає підрядникам EPC більш практичне рішення для старих будівель.

Гідроізоляція більше не є «незначною проблемою»

У минулому дискусії про гідроізоляцію іноді вважалися другорядними порівняно з продуктивністю виробництва енергії. Цей менталітет дуже змінився.

Сьогодні багато комерційних клієнтів оцінюють пропозиції сонячних батарей на дахах, використовуючи три пріоритети:

1. Безпека даху
2. Надійність системи
3. Довгостроковий операційний ризик

Звісно, ​​продуктивність виробництва все ще має значення. Але запобігання протіканню даху стало не менш важливим, особливо для логістичних складів, фармацевтичних фабрик, підприємств харчової промисловості та центрів обробки даних.

Це один із найсильніших факторів впровадження баластних сонячних стелажних систем у всьому світі.

Що таке система кріплення сонячного баласту для плоского даху?

Система кріплення сонячного баласту для плоского даху — це непроникаюча фотоелектрична опорна конструкція, яка закріплює сонячні панелі за допомогою обтяжених баластних блоків, а не механічних анкерів для даху.

Замість того, щоб свердлити поверхню даху, система покладається на розраховану вагу баласту, аеродинамічний дизайн і стійкість на основі тертя, щоб протистояти підйому вітру та підтримувати цілісність конструкції.

Ці системи зазвичай використовуються на комерційних і промислових плоских дахах, де збереження водонепроникних характеристик є критичним.

Основний структурний принцип роботи

Принцип роботи відносно простий, хоча інженерні розрахунки за ним можуть стати досить складними.

Монтажна конструкція розподіляє навантаження по поверхні даху за допомогою баластних лотків, опорних ніжок і захисних накладок. Силам підйому вітру протидіє поєднання:

• Баластна маса
• Аеродинамічні вітровики
• Оптимізовані кути нахилу
• Тертя між захисними накладками та мембраною покрівлі

На відміну від проникаючих систем, тут немає анкерних болтів, які проривають водонепроникний шар.

Це особливо важливо для мембранних покрівель TPO, PVC та EPDM, де водонепроникність дуже чутлива до точок проникнення.

Основні компоненти баластної сонячної системи монтажу

Незважаючи на те, що конструкції різняться між виробниками, більшість комерційних баластних систем для дахів включають кілька загальних структурних компонентів.

Алюмінієві рейки AL6005-T5

Високоміцні алюмінієві рейки підтримують сонячні модулі та передають навантаження по всій конструкції.

Алюмінієвий сплав AL6005-T5 широко використовується, оскільки забезпечує:

• Хороша стійкість до корозії
• Висока міцність конструкції
• Легке поводження
• Тривалий термін служби на відкритому повітрі

У порівнянні з більш важкими сталевими системами, алюмінієві конструкції легше транспортувати та встановлювати на дахах.

Передні та задні опорні ніжки

Опорні ніжки визначають кут нахилу модуля та структурну геометрію. Залежно від проекту, системи можуть використовувати:

• Конструкція з нахилом на південь
• Конфігурація схід-захід з низьким нахилом
• Аеродинамічне низькопрофільне розташування

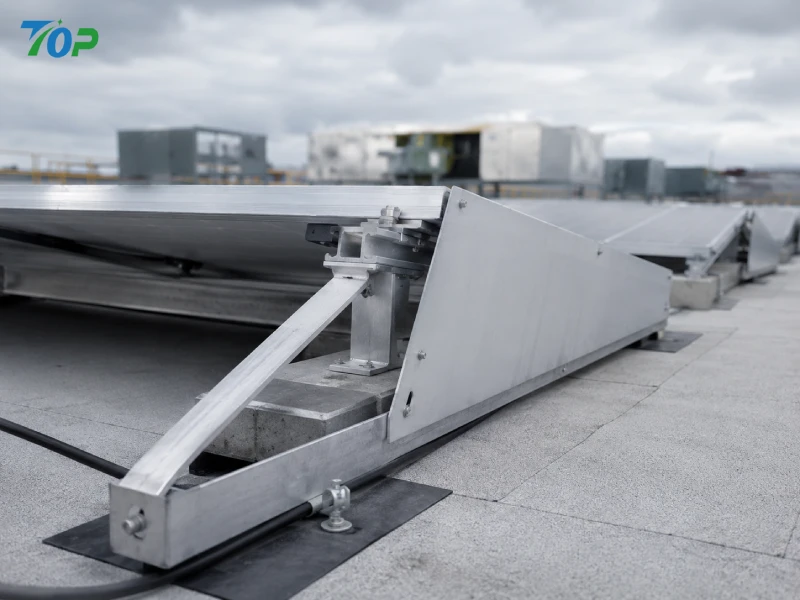

Задня опорна конструкція часто містить вітрові дефлектори для підвищення опору підйому.

Баластні лотки

Баластні лотки містять бетонні блоки або інші важкі матеріали, які стабілізують систему проти вітрових навантажень.

Вимога до баласту залежить від багатьох технічних змінних:

• Висота даху
• Місцева швидкість вітру
• Категорія експозиції будівлі
• Кут нахилу модуля
• Крайові зони даху
• Аеродинамічні характеристики системи

У прибережних районах із сильним вітром розрахунок баласту значно ускладнюється.

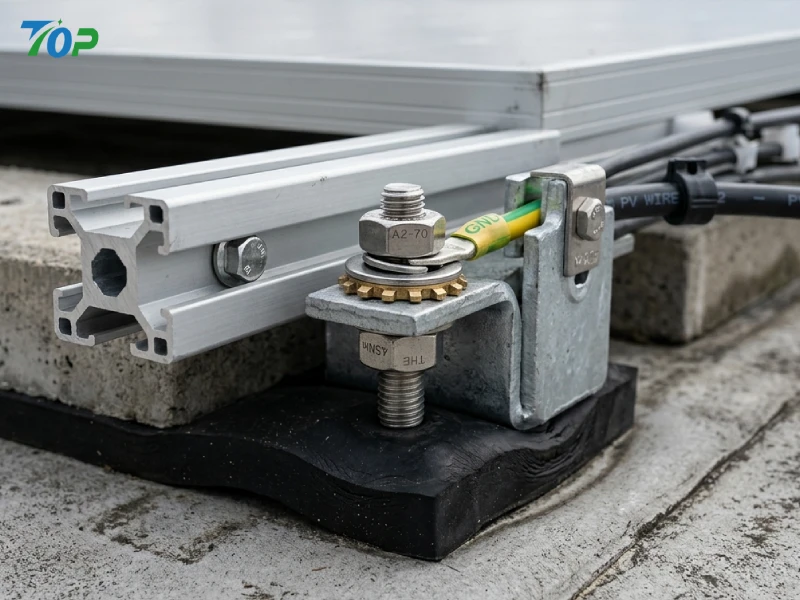

Кріплення з нержавіючої сталі SUS304

У неякісних проектах дахів часто не звертають уваги на кріплення, але вони безпосередньо впливають на довгострокову надійність.

Фурнітура з нержавіючої сталі SUS304 забезпечує:

• Сильні антикорозійні характеристики
• Тривалий термін служби
• Зменшення ризику обслуговування
• Стабільна зовнішня довговічність

Це стає особливо важливим у прибережних або вологих промислових середовищах.

Гумові накладки EPDM

Між монтажною конструкцією та покрівельною мембраною встановлюються захисні гумові прокладки.

Їх функції включають:

• Підвищення тертя
• Захист водонепроникних шарів
• Зниження концентрації прямого тиску
• Покращення сумісності на даху

Без належного мембранного захисту навіть непроникаючі системи можуть з часом пошкодити покрівельні матеріали.

Як непроникаючі сонячні системи кріплення захищають гідроізоляцію даху

Однією з найбільших переваг системи кріплення сонячного баласту для плоского даху є водонепроникний захист.

Для власників комерційних будівель це часто має більше значення, ніж багато інсталяторів спочатку очікують.

Витік на даху може здаватися незначним під час встановлення, але через кілька сезонів дощів проблема може швидко поширитися, особливо на великих промислових підприємствах.

Прихований ризик проникнення в дах

Кожне проходження покрівлі створює потенційну довгострокову точку відмови.

Навіть якщо водостійкі герметики належним чином нанесені під час монтажу, матеріали природно старіють через:

• УФ-опромінення
• Цикли теплового розширення
• Дощова ерозія
• Механічна вібрація
• Перепади температури

Після багатьох років впливу на дах, деградація герметика може сприяти проникненню вологи навколо точок кріплення.

Ця проблема особливо поширена в регіонах з:

• Сильне ультрафіолетове випромінювання
• Сильні опади
• Часті тайфуни
• Великі сезонні коливання температури

Чому власники комерційних будівель сьогодні більш обережні

За останнє десятиліття власники будівель набули більшого досвіду використання сонячних батарей на даху. Багато хто вже розуміє ризики довгострокового обслуговування, пов’язані з проходженням даху.

Фактично, деякі власники промислової власності тепер явно вимагають непроникаючих монтажних систем під час торгів EPC.

Ця тенденція стає все більш поширеною в:

• Логістичні парки
• Холодильні приміщення
• Заводи з виробництва електроніки
• Виробничі будівлі харчового призначення
• Фармацевтичні заводи

Ці галузі не можуть легко перенести операційні ризики, пов’язані з витоками.

Захист цілісності гарантії на дах

Ще один важливий аспект — гарантійний захист даху.

Деякі виробники покрівельних матеріалів можуть частково анулювати гарантії на водонепроникність після неконтрольованого проходження даху. Це створює додаткові юридичні та фінансові проблеми як для власників будівель, так і для EPC-підрядників.

Система кріплення баластної сонячної енергії допомагає мінімізувати цю проблему, оскільки водонепроникна мембрана залишається в основному недоторканою.

Це спрощує спілкування між:

• Постачальники покрівлі
• Власники будівлі
• Монтажники PV
• Страхові компанії

Зниження тиску післяпродажного обслуговування

Для підрядників EPC вимоги щодо гідроізоляції можуть стати надзвичайно трудомісткими.

Іноді фактичне джерело витоку не пов’язане з фотоелектричною системою, але якщо на даху встановлено сонячне обладнання, установник часто бере участь у вирішенні несправностей.

Зменшення точок проникнення знижує ймовірність майбутніх суперечок і допомагає захистити довгострокові відносини з клієнтами.

Це одна з причин, чому багато досвідчених компаній EPC зараз стандартизують непроникні системи монтажу сонячних батарей на дахах у комерційних проектах, коли це дозволяють умови даху.

Технічні переваги баластних сонячних систем монтажу

Популярність баластних систем полягає не тільки в гідроізоляції. Інженерна ефективність є ще однією важливою причиною.

Сучасні комерційні проекти дахів знаходяться під постійним тиском, щоб скоротити час монтажу, зберігаючи надійність конструкції. Правильно спроектована баластна система допомагає досягти обох цілей.

Швидший процес встановлення

Порівняно з традиційним монтажем на основі анкерів, баластні конструкції зазвичай вимагають менше етапів будівництва.

Зазвичай не потрібно:

• Свердління даху
• Хімічне затвердіння анкера
• Водонепроникне повторне ущільнення
• Комплексне проникнення

Це значно скорочує час монтажу даху.

У багатьох системах також використовуються попередньо зібрані структурні компоненти, що дозволяє інсталяторам швидше завершити встановлення модуля.

На великих комерційних дахах економія часу стає дуже помітною.

Знижені вимоги до робочої сили

Нестача робочої сили впливає на ринки сонячних установок у багатьох країнах.

Оскільки баластні системи спрощують процедури встановлення, EPC-підрядники часто можуть зменшити:

• Залежність від кваліфікованої праці
• Фахівці з гідроізоляції покрівлі
• Складність навчання монтажу
• Роботи з підготовки даху

Це допомагає покращити масштабованість встановлення для великих конвеєрів проектів.

Покращена адаптація до існуючих будівель

Не всі дахи ідеально підходять для проникаючих систем.

Деякі існуючі будівлі мають:

• Обмежена конструктивна документація
• Старіння водонепроникних шарів
• Обмежені дозволи на буріння
• Складне планування даху

Непроникаюча система кріплення сонячного баласту для плоского даху забезпечує більшу гнучкість у таких ситуаціях.

Ця адаптивність особливо цінна для модернізації комерційних проектів на даху.

Нижчі витрати на довгострокове обслуговування

Довгострокові експлуатаційні витрати важливіші, ніж багато розробників проектів усвідомлюють спочатку.

Недорога монтажна конструкція, яка пізніше створює проблеми з гідроізоляцією, може швидко стати дорогою протягом 20-річного життєвого циклу проекту.

Баластні системи допомагають зменшити:

• Витрати на ремонт витоків
• Догляд за водонепроникною мембраною
• Заміна, пов'язана з корозією
• Ускладнення доступу до даху

Згодом це може значно підвищити загальну рентабельність інвестицій проекту.

Важливі аспекти проектування баластних фотоелектричних систем для плоских дахів

Система кріплення сонячного баласту для плоского даху може виглядати простою зовні, але техніка надійного комерційного встановлення на даху насправді досить складна.

У багатьох невдалих фотоелектричних проектах на даху проблема полягала не в самому сонячному модулі. Проблема зазвичай виникала через недооцінку підйому вітру, поганого аналізу навантаження на дах, перешкод дренажу або довготривалої втоми конструкції, яка була проігнорована на ранній стадії проектування.

Ось чому досвідчені EPC-підрядники приділяють пильну увагу інженерним розрахункам ще до початку монтажу.

Оцінка здатності до конструкцій даху

Перш ніж вибрати будь-яку систему баластних сонячних стелажів, необхідно ретельно оцінити структурну потужність даху.

На відміну від проникаючих систем, які передають навантаження безпосередньо на опорні точки конструкції, баластні системи розподіляють вагу по поверхні даху. Це створює різні характеристики навантаження, які потребують детального аналізу.

Типові міркування щодо навантаження на дах включають:

• Власне навантаження від монтажної конструкції
• Вага сонячного модуля
• Вага бетонного баластного блоку
• Тимчасове технічне навантаження
• Вітрове динамічне навантаження
• Вплив накопичення дощової води

У проектах модернізації конструктивна документація іноді неповна або застаріла. Старі промислові будівлі могли бути реконструйовані, що змінило початкові умови навантаження.

Через це команди EPC часто проводять:

• Обстеження конструкції на місці
• Відбір керна
• Перевірка товщини сталі
• Випробування бетону на міцність
• Оцінка прогину даху

Однією з поширених помилок у малобюджетних проектах є розгляд розрахунків навантаження на дах як приблизної оцінки, а не реального інженерного завдання. Це може стати небезпечним у великомасштабних установках, де сотні тонн баласту розподіляються по даху.

Аналіз вітрового навантаження та підйому

Підйом вітру є однією з найбільш критичних інженерних проблем для непроникних сонячних систем на дахах.

Сонячна батарея по суті поводиться як велика аеродинамічна поверхня, що піддається зовнішньому тиску. Коли вітер рухається по модулях на даху, сили підйому можуть стати напрочуд високими, особливо біля країв і кутів даху.

Ось чому сучасний дизайн системи кріплення сонячного баласту для плоского даху зосереджений на аеродинамічній оптимізації.

Професійний аналіз вітрового навантаження зазвичай враховує:

• Регіональні дані про швидкість вітру
• Висота будівлі
• Категорія експозиції місцевості
• Крайові зони даху
• Висота парапетної стіни
• Кут нахилу модуля
• Інтервал між масивами

У регіонах із сильним вітром вимоги до баласту можуть різко зрости, якщо аеродинамічні характеристики погані.

Наприклад, погано оптимізована конструкція з кутом нахилу 15° може вимагати значно більше баласту, ніж низькопрофільна аеродинамічна конструкція з інтегрованими вітровими дефлекторами.

Це безпосередньо впливає на:

• Тиск навантаження на дах
• Вартість транспортування
• Монтажні роботи
• Економіка проекту

Сучасні системи інженерного рівня намагаються зменшити потребу в баласті за допомогою управління потоком повітря, а не просто додавати більше ваги.

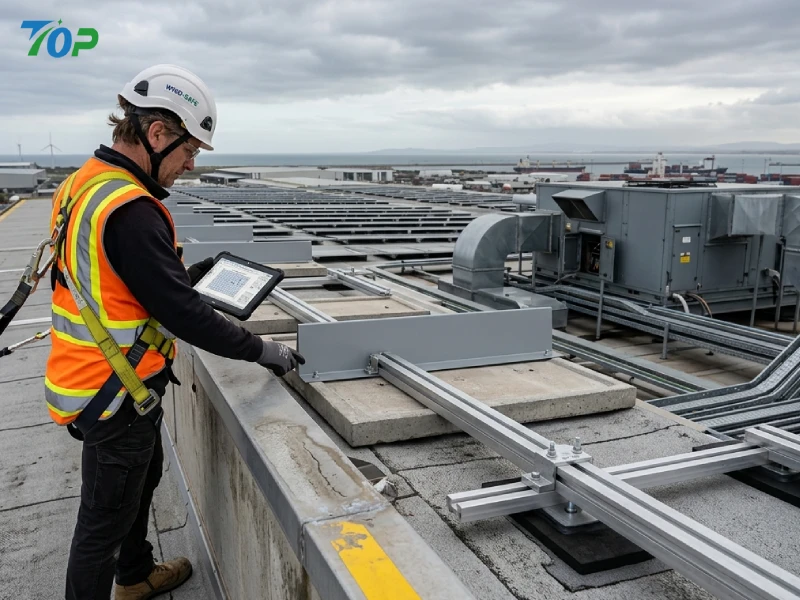

Чому крайові зони даху вимагають особливої ​​уваги

Не всі дахи відчувають однаковий тиск вітру.

Кути даху та зони по периметру піддаються сильнішим силам підйому, оскільки повітряний потік прискорюється навколо країв будівлі. Ці області часто вимагають:

• Додатковий баласт
• Менші кути нахилу
• Посилені дефлектори
• Зменшена міжряддя

Ігнорування армування крайових зон є однією з найпоширеніших помилок проектування, які можна побачити в проектах фотоелектричної системи на даху без досвіду.

У прибережних регіонах, схильних до тайфунів, руйнування крайової зони може призвести до каскадних структурних пошкоджень по всьому масиву.

Стратегія оптимізації баласту

Багато людей вважають, що баластні системи просто «додають бетонні блоки, поки конструкція не стане стабільною». Насправді професійна оптимізація баласту набагато складніша.

Надмірний баласт створює кілька проблем:

• Більше навантаження на дах
• Збільшення витрат на логістику
• Триваліший час установки
• Більш складне керування на даху
• Вищі витрати на посилення конструкції

Добре розроблена баластна сонячна система кріплення спрямована на досягнення стабільності з мінімально необхідною вагою баласту.

Зазвичай це досягається за допомогою:

• Аеродинамічні задні дефлектори
• Кути нахилу нижнього модуля
• Покращений контроль повітряного потоку
• Оптимізована міжряддя
• Краща структурна геометрія

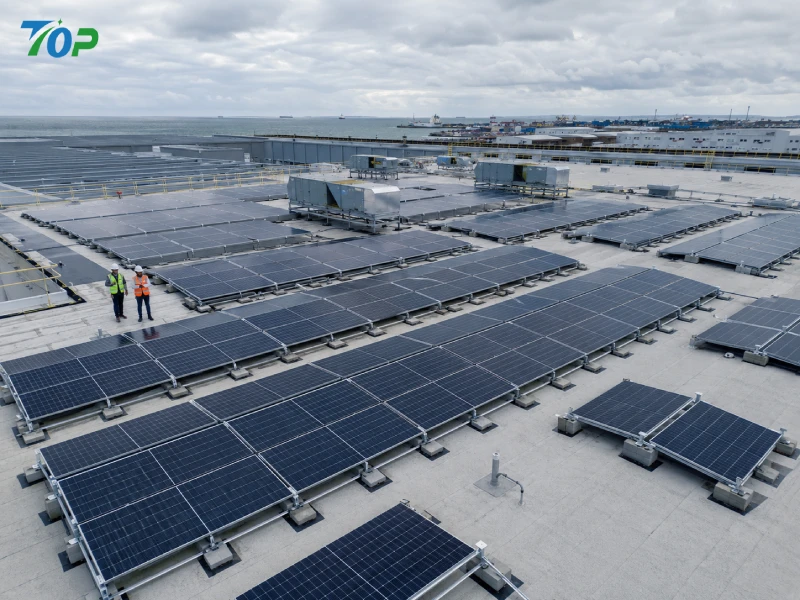

В останні роки системи з низьким нахилом Схід-Захід стають все більш популярними, оскільки вони часто зменшують потребу в баласті, одночасно покращуючи використання простору на даху.

Планування дренажу та водостоку

Планування дренажу іноді недооцінюють під час проектування сонячних батарей на даху.

Неправильно розташована монтажна конструкція може перешкоджати потоку води та створювати водойми на плоских дахах.

З часом стояча вода може прискорити:

• Старіння мембрани
• Протікання даху
• Корозія
• Структурне погіршення

Таким чином, професійні фотоелектричні схеми на дахах підтримують належні дренажні шляхи між монтажними рядами.

Важливі міркування щодо дренажу включають:

• Напрямок ухилу даху
• Розташування дренажу
• Шляхи переливу
• Технічні під'їзні шляхи
• Ризик накопичення сміття

У регіонах із сильними опадами дренажна відстань стає ще важливішою.

Деякі підрядники EPC засвоїли це на власному досвіді, виявивши заблоковані дренажні системи через кілька місяців після завершення проекту.

Теплове розширення та довгострокова стабільність конструкції

Комерційні дахові сонячні системи зазнають безперервного теплового циклу протягом усього терміну служби.

Металеві конструкції розширюються під час впливу тепла вдень і звужуються під час прохолодних нічних умов. Протягом 20–25 років цей повторюваний рух може створити напругу втоми в точках з’єднання.

Алюміній AL6005-T5 забезпечує хорошу структурну стабільність, але належне управління розширенням все ще є важливим.

Професійні конструкції зазвичай включають:

• Розширювальні зазори
• Розсувні рейкові з'єднання
• Контрольований момент затягування
• Гнучкі суглобові структури

Якщо ігнорувати рух тепла, довгострокові проблеми можуть включати:

• Ослаблення застібки
• Деформація рейки
• Розтріскування під напругою
• Переміщення затискача модуля

Ці проблеми зазвичай виникають поступово, а не відразу, тому інженерний досвід так важливий у проектуванні фотоелектричної конструкції на даху.

Пожежна безпека та кабельне господарство

Оскільки потужність комерційних фотоелектричних установок на дахах продовжує зростати, стандарти пожежної безпеки стають суворішими в багатьох країнах.

Сучасні баластні сонячні стелажі повинні враховувати:

• Протипожежні коридори
• Безпека прокладання кабелю
• Безперервність заземлення
• Доступ для екстреного обслуговування

Погане прокладення кабелів залишається на диво поширеним явищем у системах низької якості на даху.

Нещільне прокладання кабелю може призвести до:

• пошкодження ультрафіолетом
• Знос ізоляції
• Експозиція води
• Несправність роз'єму

Професійні монтажники EPC зазвичай інтегрують кабельні лотки, стійкі до ультрафіолетового випромінювання кліпси та піднесені шляхи прокладки в саму систему кріплення.

Сильний вітер і виклики на дахах у прибережних районах: як системи інженерного баласту знижують ризик

Не всі сонячні середовища на дахах однаково вимогливі.

Прибережні регіони та схильні до тайфунів ринки значно більше навантажують фотоелектричні системи на дахах, ніж внутрішні райони зі слабким вітром. У цих проектах особливого значення набуває інженерна якість монтажної конструкції.

Саме тут стають дуже очевидними основні відмінності між недорогими постачальниками кріплень і виробниками, орієнтованими на інженерні розробки.

Чому опір вітру такий важливий для дахових сонячних батарей

Наземні сонячні системи передають навантаження безпосередньо на глибокі фундаменти. Дахові системи працюють інакше.

На плоскому даху сонячна батарея повністю піддається зовнішньому повітряному потоку, покладаючись головним чином на баластну вагу та аеродинамічний контроль для стабільності.

В умовах сильного вітру підйомний тиск може швидко зростати.

Тайфуни створюють додаткові проблеми, оскільки напрямок вітру динамічно змінюється. Це означає, що масиви на даху можуть мати такі проблеми:

• Підвищення негативного тиску
• Турбулентне бічне навантаження
• Вібраційна втома
• Нерівномірний розподіл тиску

Якщо конструкції конструкції бракує аеродинамічної оптимізації, вимоги до баласту стають надмірно високими.

Аеродинамічна конструкція вітрового дефлектора

Сучасні непроникаючі сонячні установки на даху часто використовують задні вітрові дефлектори для покращення поведінки повітряного потоку.

Ці дефлектори призначені не тільки для косметики. Їх функція полягає в зменшенні турбулентного повітряного потоку під модулями.

Без належного контролю повітряного потоку вітер може створювати сильний ефект всмоктування під сонячними батареями, різко збільшуючи силу підйому.

Добре розроблені дефлектори допомагають:

• Зменшити задню турбулентність
• Зменшити тиск підйому
• Зменшити попит на баласт
• Поліпшення структурної стабільності

У деяких інженерних дослідженнях аеродинамічна оптимізація зменшила вимоги до баласту більш ніж на 20%, хоча фактичні результати залежать від умов проекту.

Тенденції дизайну з низьким кутом нахилу

Багато старих фотоелектричних систем на дахах використовували відносно круті кути нахилу для максимізації виробництва енергії.

Сьогодні пріоритети комерційного дизайну дахів змінюються.

Для багатьох промислових дахів підрядники EPC тепер віддають перевагу:

• Менші кути нахилу
• Вища щільність модулів
• Зменшення впливу вітру
• Менша вага баласту

Ця тенденція особливо помітна в плануванні сонячних батарей на дахах зі сходу на захід.

Хоча системи з низьким нахилом можуть дещо знизити пікову ефективність генерації на модуль, вони часто покращують загальне виробництво енергії на даху, дозволяючи вищу щільність установки.

У комерційних проектах загальна рентабельність інвестицій на даху зазвичай важливіша за теоретичну ефективність на рівні модуля.

Стійкість до корозії в прибережних умовах

Прибережні проекти створюють ще одну серйозну проблему: корозію.

Насичене сіллю повітря прискорює деградацію матеріалу, особливо металевих кріплень і погано захищених сталевих компонентів.

Ось чому високоякісні дахові фотоелектричні системи зазвичай використовують:

• Алюмінієві рейки AL6005-T5
• Фурнітура з нержавіючої сталі SUS304
• Анодована обробка поверхні
• Антикорозійні покриття

Низькоякісні кріпильні елементи спочатку можуть здаватися прийнятними під час встановлення, але псуються набагато швидше у вологих соляних умовах.

Після розвитку корозії навколо точок з’єднання довгострокова надійність конструкції швидко знижується.

Реальні інженерні заходи, що використовуються в проектах на дахах із сильним вітром

Досвідчені підрядники EPC зазвичай застосовують кілька інженерних стратегій одночасно, а не покладаються лише на вагу баласту.

Типові підходи до посилення включають:

• Покращений баласт по периметру
• Додаткові вітровики
• Зменшений кут нахилу модуля
• Оптимізована міжряддя
• Посилене залізничне сполучення
• Покращене структурне кріплення

У деяких прибережних проектах інженери також поділяють масиви даху на окремі аеродинамічні зони, щоб краще керувати розподілом тиску.

Цей тип інженерної оптимізації для конкретного проекту стає все більш важливим, оскільки комерційні дахові фотоелектричні системи продовжують масштабуватися.

Баластне розташування зі сходу на захід проти півдня: який дизайн краще?

Вибір правильного розташування масиву має значний вплив на продуктивність даху, попит на баласт, щільність монтажу та економіку проекту.

Для комерційних дахів два найпоширеніші підходи:

• Системи нахилу на південь
• Системи низького нахилу Схід-Захід

Жоден підхід не є універсально кращим. Найкраще рішення залежить від пріоритетів проекту та умов даху.

Переваги планування на південь

Масиви, орієнтовані на південь, традиційно домінували в комерційних фотоелектричних проектах на дахах, оскільки вони максимізують сонячне опромінення в години піку сонячного світла.

Серед переваг:

• Вища пікова потужність генерації
• Високі продуктивні показники взимку
• Знайомі стандарти інженерного проектування
• Просте планування електрики

Однак для систем, орієнтованих на південь, зазвичай потрібно:

• Більша міжряддя
• Вищі кути нахилу
• Більша вага баласту
• Більший вплив вітру

Ці обмеження стають більш помітними на комерційних дахах з обмеженим простором.

Переваги баластної схеми Схід-Захід

Системи Схід-Захід стають все більш популярними для великих комерційних і промислових дахів.

Таке розташування розташовує модулі спиною до спини під відносно малими кутами нахилу.

Конструкція має кілька важливих переваг:

• Більше використання даху
• Зменшення міжрядного затінення
• Нижчі вимоги до баласту
• Покращена аеродинамічна поведінка
• Більш збалансована щоденна потужність

Оскільки міжряддя можна значно зменшити, загальна встановлена ​​потужність на даху часто збільшується.

Для логістичних центрів і дахів фабрик це може значно покращити загальну економіку проекту.

Комерційна рентабельність інвестицій на даху

У масштабних наземних сонячних проектах максимізація продуктивності окремих модулів часто є основною метою.

Комерційні дахи працюють інакше.

Більшість проектів C&I на дахах обмежені доступною площею даху, а не наявністю модулів.

Через це підрядники EPC все частіше оцінюють:

• Загальна генерація на даху
• Щільність установки
• Конструкційна ефективність навантаження
• Відповідність власного споживання
• Термін окупності проекту

Системи Схід-Захід часто добре працюють у цих категоріях, особливо для денних профілів промислового споживання електроенергії.

Який макет сьогодні більш поширений?

Сучасні ринкові тенденції показують, що зростає впровадження баластних сонячних систем Схід-Захід для великих комерційних дахів.

Це особливо вірно в:

• Дахи складів
• Розподільчі центри
• Великі виробничі підприємства
• Плоскі логістичні приміщення

Тим не менш, системи, що виходять на південь, все ще залишаються поширеними, де:

• Площа даху достатня
• Пріоритетом є максимальне пікове виробництво
• Очищення снігу – це важливо
• Місцеві ціни на електроенергію сприяють виробництву вдень

Зрештою, професійний дизайн PV на даху повинен оцінювати обидва плани на етапі проектування, а не застосовувати стандартне рішення для кожного проекту.

Сертифікати та стандарти матеріалів, які повинні перевірити покупці B2B

У комерційних фотоелектричних проектах на дахах очікується, що монтажна конструкція залишатиметься в робочому стані більше 20 років під безперервним зовнішнім впливом. Проте багато рішень щодо закупівель все ще приймаються переважно на основі короткострокового порівняння цін.

Досвідчені EPC-підрядники знають, що такий підхід згодом може стати дорогим.

Якість матеріалів, узгодженість виробництва та стандарти сертифікації безпосередньо впливають на:

• Конструкційна надійність
• Ефективність монтажу
• Тривала стійкість до корозії
• Частота технічного обслуговування
• Гарантійний ризик проекту

З цієї причини покупці, орієнтовані на техніку, зазвичай оцінюють набагато більше, ніж базова ціна пропозиції.

Чому якість матеріалів безпосередньо впливає на вартість життєвого циклу

Сонячна система, встановлена ​​на даху, безперервно працює під впливом ультрафіолетового випромінювання, термічного циклу, дощової води, вібрації вітру та забруднення навколишнього середовища.

Нижчі матеріали все ще можуть пройти короткочасні перевірки встановлення, але з часом повільно псуються.

Поширені довгострокові проблеми, спричинені низькоякісними компонентами, включають:

• Корозія кріплення
• Деформація рейки
• Розтріскування затискача
• Послаблення з'єднання
• Гальванічна корозія
• Передчасна структурна втома

Коли починається корозія даху, технічне обслуговування стає набагато складнішим, оскільки сам доступ до даху створює витрати на оплату праці та безпеку.

Ось чому комерційні проекти на дахах все більше віддають перевагу вартості життєвого циклу, а не лише початковій економії на закупівлях.

Переваги алюмінієвого сплаву AL6005-T5

Алюмінієвий сплав AL6005-T5 широко використовується в інженерних баластних сонячних системах, оскільки він забезпечує міцний баланс між конструктивними характеристиками та ефективністю ваги.

Порівняно зі звичайними конструкціями з вуглецевої сталі, алюміній має ряд переваг для встановлення на даху.

• Менша транспортна вага
• Простіше використання на даху
• Сильна стійкість до корозії
• Хороша механічна міцність
• Довгий термін служби на відкритому повітрі

Для монтажників легші конструктивні компоненти також покращують швидкість встановлення та зменшують втому працівників під час розгортання на даху.

Ще одна важлива перевага – стійкість до корозії. Алюміній природним чином утворює оксидний захисний шар, допомагаючи покращити довгострокову стабільність на відкритому повітрі у вологому середовищі.

Це стає особливо цінним у прибережних промислових проектах, де вплив корозії є значно агресивнішим.

Чому кріпильні елементи з нержавіючої сталі SUS304 важливі

Кріплення є одними з найменших компонентів сонячної системи на даху, але вони також є одними з найважливіших.

Низькоякісні болти спочатку можуть виглядати ідентичними під час встановлення, але їх довгострокова ефективність може різко відрізнятися.

Обладнання з нержавіючої сталі SUS304 зазвичай є кращим, оскільки воно забезпечує:

• Відмінні антикорозійні властивості
• Висока довговічність на відкритому повітрі
• Стабільна механічна міцність
• Зменшення ризику обслуговування

У комерційних проектах на дахах надійність з’єднання має велике значення, оскільки вібрація, теплове розширення та вітрове навантаження постійно напружують точки кріплення.

Якщо кріпильні елементи з часом піддаються корозії або ослаблюються, стабільність конструкції поступово знижується.

Для прибережних установок деякі проекти можуть навіть модернізувати матеріали з більш високою корозійною стійкістю залежно від умов впливу навколишнього середовища.

Ключові сертифікати для міжнародних комерційних сонячних проектів

Глобальні EPC підрядники та дистриб’ютори все частіше вимагають міжнародно визнаних сертифікатів, перш ніж затверджувати постачальників монтажних систем.

Ці сертифікати допомагають перевірити:

• Контроль якості виготовлення
• Консистенція матеріалу
• Стандарти безпеки конструкцій
• Тестування відповідності
• Системи відстеження

Загальні сертифікації, які вимагаються в міжнародних фотоелектричних проектах, включають:

• Сертифікація TUV
• Управління якістю ISO9001
• Тестування матеріалів SGS
• Відповідність CE

Для багатьох EPC-компаній перевірка сертифікації тепер є стандартною частиною процедур кваліфікації постачальників.

У великих комерційних проектах якість документації може впливати на рішення щодо закупівель майже так само, як і ціноутворення.

Чому простежуваність виробництва стає все більш важливою

Оскільки дахові фотоелектричні проекти стають все більшими та технічно складнішими, покупці все більше хочуть відстежувати виробництво.

Це включає:

• Облік партій матеріалів
• Контроль якості екструзії
• Документація з обробки поверхні
• Звіти про механічні випробування
• Перевірка джерела кріплення

Професійні виробники зазвичай підтримують суворі системи контролю якості протягом усього виробництва, а не покладаються лише на остаточні перевірки.

Це особливо важливо для дистриб’юторів і EPC-підрядників, які керують проектами з кількома МВт у кількох країнах.

Поширені помилки в проектах сонячних батарей з баластним дахом

Комерційні сонячні системи на дахах значно покращилися за останнє десятиліття, але помилки в установці все ще трапляються часто, особливо в агресивно недорогих проектах.

Багатьох із цих проблем можна уникнути за допомогою належного інженерного планування.

Ігнорування обмежень навантаження на дах

Однією з найсерйозніших помилок є недооцінка обмежень щодо навантаження на дах.

Оскільки баластні системи залежать від розподіленої ваги, інсталятори іноді припускають, що «дах, ймовірно, витримає це».

Це не професійний інженерний підхід.

Ризик перевантаження стає більш серйозним, коли:

• Будинки старіші
• Конструктивні креслення неповні
• Існують попередні модифікації даху
• Заливання води вже відбувається

У деяких проектах модернізації надмірне баластне навантаження вимагало дорогого структурного посилення після завершення планування встановлення.

Неправильні розрахунки зони вітру

Помилки вітрового навантаження залишаються однією з найпоширеніших причин руйнування конструкцій дахових сонячних батарей у всьому світі.

Проблеми часто виникають, коли інсталятори:

• Використовуйте загальні розрахунки баласту
• Ігноруйте зони підйому краю даху
• Недооцініть місцевий вплив вітру
• Не вдалося оптимізувати аеродинамічний дизайн

У регіонах, схильних до тайфунів, навіть відносно невеликі прорахунки конструкції можуть призвести до дуже великих різниць у підйомній силі.

Професійна фотоелектрична інженерія на дахах завжди повинна використовувати аналіз вітру для конкретного проекту, а не скопійовані припущення з попередніх установок.

Блокування дренажних систем на дахах

Закупорка дренажу — ще одна напрочуд поширена проблема.

Погано сплановані схеми монтажу можуть заважати:

• Зливні шляхи
• Переливні системи
• Технічні під'їзні шляхи

Це може призвести до накопичення стоячої води навколо конструкції.

Довгострокове занурення може прискорити:

• Старіння покрівельних мембран
• Розвиток витоку
• Корозія
• Структурне погіршення

Професійні команди EPC зазвичай перевіряють поведінку дренажу на даху перед тим, як завершити розробку макета.

Використання неякісного кріплення

Проблеми з якістю кріплення зазвичай з'являються не відразу після установки.

Натомість збої розвиваються поступово протягом кількох років через:

• Корозія
• Термічний цикл
• Вібрація вітру
• Вплив вологи

Нижче апаратне забезпечення може спочатку трохи знизити вартість придбання, але довгострокові витрати на технічне обслуговування можуть швидко перевищити цю економію.

Для дахових фотоелектричних систем інженерного рівня якість кріплень ніколи не слід розглядати як другорядне питання.

Погане планування прокладання кабелів

Якість прокладки кабелю сильно впливає на довгострокову надійність даху.

Погана прокладка може наражати кабелі на:

• Стояча вода
• УФ-випромінювання
• Механічне стирання
• Гострі металеві краї
• Втручання тварин

Професійні установки зазвичай включають:

• Висотна прокладка кабелю
• Стійкі до УФ-променів кліпси
• Спеціальні кабельні лотки
• Прості шляхи доступу для технічного обслуговування

Добре організоване розміщення кабелів на даху також покращує ефективність майбутньої перевірки.

Як EPC-підрядники можуть зменшити витрати на проект за допомогою оптимізованої конструкції кріплення баласту

Зниження вартості проекту не завжди означає придбання найдешевшої системи кріплення.

У комерційних дахових сонячних електростанціях інженерна оптимізація часто забезпечує більшу довгострокову економію, ніж низька початкова ціна закупівлі.

Скорочення часу встановлення на МВт

Швидкість встановлення безпосередньо впливає на прибутковість EPC.

Добре спроектована система встановлення сонячного баласту для плоского даху може зменшити:

• Роботи з підготовки даху
• Складність монтажу
• Водостійкі процедури лікування
• Вимоги до робочої сили

Попередньо зібрані структурні компоненти також підвищують ефективність розгортання, особливо у великих складах на даху.

Для комерційних установок потужністю кілька МВт навіть незначне підвищення ефективності установки може створити суттєву економію праці.

Нижчі витрати на ремонт гідроізоляції

Спори щодо протікання даху обходяться дорого не тільки фінансово, а й оперативно.

Усунення несправностей водонепроникності після продажу може включати:

• Додаткові огляди місця
• Ремонт мембрани покрівлі
• Перерва в роботі
• Пошкодження відносин з клієнтами

Системи непроникаючого баласту допомагають значно зменшити ці довгострокові зобов'язання.

Спрощена логістика та завантаження контейнерів

Сучасні фотоелектричні проекти на дахах все більше зосереджуються на ефективності логістики.

Оптимізований структурний дизайн може зменшити:

• Обсяг доставки
• Контейнер для сміття
• Складність транспортування матеріалу
• Час сортування на місці

Для глобальних EPC-підрядників, які керують міжнародними перевезеннями, оптимізація логістики безпосередньо впливає на загальний контроль витрат проекту.

Стандартизований перелік компонентів

Дистриб’ютори та EPC-компанії віддають перевагу системам із високою сумісністю компонентів, оскільки стандартизований інвентар зменшує операційну складність.

Використання універсальних затискачів, рейок і конструктивних аксесуарів для багатьох проектів на дахах допомагає спростити:

• Управління складом
• Склад запасних частин
• Навчання монтажників
• Підтримка майбутнього обслуговування

Це одна з причин, чому модульні баластні системи продовжують набирати популярність у великомасштабному комерційному розгортанні.

Як вибрати надійного виробника баластних сонячних установок

Не всі постачальники сонячних установок працюють на однаковому інженерному рівні.

Деякі виробники в основному конкурують за ціною, тоді як інші зосереджуються на довгостроковій структурній надійності та підтримці проекту EPC.

Для комерційних проектів на дахах різниця стає дуже важливою.

Оцінка інженерних можливостей

Професійний виробник кріплень повинен надати більше, ніж просто креслення продукту.

Можливості інженерної підтримки можуть включати:

• Розрахунок вітрового навантаження
• Звіти про аналіз конструкції
• Оптимізація баласту для конкретного проекту
• Макетні креслення САПР
• Сумісність з BIM
• Рекомендації з планування дренажу

Потужна інженерна підтримка часто значно знижує ризик проекту як на етапі проектування, так і на етапі встановлення.

Оцінка якості виготовлення

Послідовність виробництва безпосередньо впливає на якість монтажу.

Низька точність екструзії або неточне розташування отвору може призвести до:

• Затримки встановлення
• Проблеми з вирівнюванням
• Проблеми з напругою застібки
• Вимоги до модифікації поля

Професійні виробники зазвичай підтримують:

• Суворі допуски екструзії
• Перевірка обробки поверхні
• Перевірка якості кріплення
• Системи відстеження матеріалів

Надійність ланцюга поставок

Надійність доставки має велике значення для комерційних дахових сонячних батарей.

Графіки будівництва часто тісно узгоджені з:

• Доставка модуля
• Установка інвертора
• Електричні субпідрядники
• Вікна доступу на дах

Затримка доставки монтажної конструкції може вплинути на весь графік EPC.

Через це багато міжнародних покупців зараз оцінюють:

• Виробнича потужність
• Стабільність часу виконання
• Досвід експорту
• Стандарти упаковки
• Оптимізація завантаження контейнерів

Чому EPC-підрядники віддають перевагу постачальникам, які працюють лише в одному місці

Управління окремими інжиніринговими фірмами, виробниками та постачальниками логістичних послуг збільшує складність зв’язку.

Універсальні постачальники сонячних установок допомагають спростити:

• Технічний зв'язок
• Інженерні доопрацювання
• Координація закупівель
• Управління відправленням
• Післяпродажна підтримка

Для швидкозмінних комерційних проектів на даху інтегрована підтримка може значно підвищити ефективність виконання.

Чому глобальні EPC-підрядники обирають сонячні монтажні системи TopFence

Оскільки дахові фотоелектричні проекти стають все більшими та технічно вимогливішими, EPC-підрядники все частіше віддають перевагу постачальникам, які поєднують інженерні можливості зі стабільною якістю виробництва.

TopFence фокусується на комерційних і промислових фотоелектричних монтажних системах, розроблених для реальних умов встановлення, а не на чисто теоретичних структурних моделях.

Інженерно-орієнтована розробка продукту

Сучасні проекти на дахах вимагають більше, ніж стандартне монтажне обладнання.

Баластні сонячні системи TopFence розроблені з акцентом на:

• Ефективність монтажу
• Оптимізація вітростійкості
• Водонепроникний захист даху
• Структурна стійкість
• Тривала зовнішня міцність

Компанія постійно оптимізує аеродинамічні характеристики, щоб допомогти зменшити непотрібний попит на баласт, зберігаючи безпеку проекту.

Стандарти високоякісних матеріалів

У системах TopFence зазвичай використовуються:

• Алюмінієвий сплав AL6005-T5
• Кріплення з нержавіючої сталі SUS304
• Антикорозійна обробка поверхні
• Суворі процедури контролю якості

Ці стандарти матеріалів допомагають підвищити довгострокову надійність у складних умовах на дахах, включаючи прибережні промислові регіони.

Індивідуальна підтримка будівельних конструкцій

Комерційні проекти на дахах рідко дотримуються однакових умов.

TopFence надає проектно-орієнтовану інженерну допомогу, включаючи:

• Аналіз оптимізації баласту
• Розрахунок вітрового навантаження
• Структурні макети САПР
• Планування завантаження контейнерів
• Рекомендації по установці

Ця підтримка допомагає підрядникам EPC підвищити ефективність проекту, одночасно зменшуючи невизначеність встановлення.

Глобальні можливості постачання для EPC і дистриб’юторів

Для дистриб’юторів і великих EPC-підрядників стабільність поставок має велике значення.

TopFence підтримує:

• Масові комерційні замовлення
• Співпраця OEM/ODM
• Здача міжнародних проектів
• Оптимізовані пакувальні рішення
• Підтримка масштабного розгортання на даху

У міру того як комерційна сонячна батарея на дахах продовжує розширюватися по всьому світу, орієнтовані на інженерні рішення монтажні рішення стають все більш важливими для довгострокового успіху проекту.

Поширені запитання — Системи кріплення сонячного баласту для плоских дахів

Q1. Чи можна встановити сонячні панелі на плоский дах без свердління?

так Система кріплення сонячного баласту для плоского даху дозволяє встановлювати фотоелектричні модулі без проникнення через мембрану даху. У конструкції використовується баластна вага та аеродинамічна стійкість замість анкерних болтів.

Q2. Яка маса баласту зазвичай потрібна?

Вимоги до баласту відрізняються залежно від швидкості вітру, висоти будівлі, експозиції даху, кута нахилу та місцевих інженерних стандартів. Для кожного проекту необхідні професійні розрахунки конструкції, оскільки умови даху суттєво відрізняються.

Q3. Чи безпечні системи кріплення баласту в регіонах тайфуну?

Інженерні баластні системи можуть безпечно працювати в регіонах із сильним вітром, якщо їх правильно спроектовано. Оптимізація аеродинамічної труби, аеродинамічні дефлектори, посилення крайової зони та правильні розрахунки баласту є важливими в зонах, схильних до тайфунів.

Q4. Чи пошкодять баластні системи мембрани даху?

Правильно сконструйовані системи використовують захисні гумові накладки з EPDM, щоб зменшити пошкодження від прямого тиску та тертя. У порівнянні з проникаючими системами, баластні конструкції зазвичай забезпечують набагато менший ризик гідроізоляції.

Які типи дахів підходять для установок баластних сонячних систем?

Баластні системи зазвичай використовуються на:

• Бетонні плоскі дахи
• ТПО мембранні покрівлі
• ПВХ дахи
• Покрівлі EPDM
• Бітумні плоскі дахи

Однак перед установкою завжди потрібна оцінка структурного навантаження.

Чому планування «Схід-Захід» стає все популярнішим?

Планування «Схід-Захід» покращує використання даху, зменшує відстань між рядами та часто знижує попит на баласт. Для багатьох комерційних дахів вони забезпечують кращу загальну щільність енергії та покращену рентабельність інвестицій проекту.

Висновок

Індустрія комерційної сонячної енергії для дахів стрімко розвивається, і разом з нею змінюються очікування щодо монтажних систем.

Сьогодні система кріплення сонячного баласту для плоского даху більше не розглядається просто як «альтернатива без буріння». Він став комплексним інженерним рішенням, орієнтованим на:

• Водонепроникний захист даху
• Ефективність монтажу
• Оптимізація вітростійкості
• Довгострокова надійність конструкції
• Зниження витрат протягом життєвого циклу

Для підрядників EPC вибір правильної баластної сонячної стелажної системи може значно знизити ризик проекту, підвищуючи ефективність будівництва та задоволеність клієнтів.

Для дистриб’юторів і власників комерційних будівель системи кріплення інженерного класу забезпечують міцнішу довгострокову експлуатаційну стабільність і менший ризик технічного обслуговування протягом усього життєвого циклу фотоелектричного проекту.

У міру того як розгортання сонячних батарей на дахах продовжує поширюватися на заводах, складах, логістичних центрах і промислових об’єктах по всьому світу, професійно сконструйовані непроникні монтажні системи відіграватимуть дедалі важливішу роль у комерційній фотоелектричній інфраструктурі.

Потрібне рішення для монтажу сонячних батарей інженерного рівня для вашого наступного фотоелектричного проекту на даху?

TopFence надає індивідуальні непроникні рішення для монтажу сонячних батарей на даху для глобальних EPC-підрядників, дистриб’юторів і комерційних фотоелектричних розробників.

Послуги підтримки включають:

• Оптимізація баласту для конкретного проекту
• Підтримка розрахунку вітрового навантаження
• Макетні креслення САПР
• Виробництво OEM/ODM
• Оптимізація завантаження контейнерів
• Глобальна координація логістики
• Інженерно-технічна консультація

Незалежно від того, чи плануєте ви установку на даху складу, сонячну установку на промисловому заводі чи масштабне комерційне розгортання фотоелектричної системи, вибір надійного інженерного партнера може суттєво змінити довгострокову ефективність проекту.
