Поширені помилки встановлення PV та як уникнути пошкодження даху в сонячних проектах

Чому захист даху є важливою інженерною вимогою для фотоелектричних систем

У сучасних фотоелектричних проектах,поширені помилки встановлення PVце вже не прості питання будівництва. Це структурні інженерні ризики, які безпосередньо впливають на цілісність даху, надійність системи та довгострокову продуктивність проекту. Для підрядників EPC, монтажників сонячних батарей і дистриб’юторів сонячних монтажних систем захист даху слід розглядати як основну інженерну вимогу, а не як додаткову деталь встановлення.

Зі швидким глобальним розширенням rooftop PV системи, особливо в комерційних і промислових застосуваннях, пошкодження даху, пов’язане з установкою, стало частою проблемою. У більшості випадків ці проблеми викликані не самими фотоелектричними модулями, а неправильною конструкцією монтажної системи, неправильними методами монтажу або недостатнім розумінням поведінки навантаження на дах під впливом вітру, теплового розширення та тривалого механічного навантаження.

З точки зору EPC, пошкодження даху призводить до значних прихованих витрат, включаючи ремонтні роботи, гарантійні претензії, простої системи та ризик для репутації. Тому запобігання пошкодженню покрівлі є не лише технічною вимогою, але й критичним фактором підтримки прибутковості проекту та довгострокової стабільності експлуатації.

Надійна система монтажу сонячних батарей у поєднанні зі стандартизованими процедурами монтажу та матеріалами інженерного рівня має важливе значення для забезпечення як електричних характеристик, так і безпеки конструкції протягом усього життєвого циклу проекту.

Інженерна перспектива: чому відбувається пошкодження даху в проектах встановлення фотоелектричної системи

Щоб ефективно запобігти пошкодженню покрівлі, необхідно розуміти основні інженерні причини, а не зосереджуватися лише на помилках монтажу на рівні поверхні. У реальних проектах EPC пошкодження покрівлі зазвичай є результатом кількох комбінованих факторів, пов’язаних із проектуванням, вибором матеріалів і виконанням монтажу.

1. Недостатня оцінка конструкції даху перед встановленням

Одна з найпоширеніших причинПошкодження даху фотоелектричної установкице відсутність належної структурної оцінки перед проектуванням системи. Багато проектів припускають рівномірну міцність даху без оцінки фактичної несучої здатності, умов старіння даху або обмежень щодо матеріалів.

З інженерної точки зору кожен дах необхідно оцінювати як на статичні навантаження (вага системи), так і на динамічні навантаження (підйом вітру та вплив навколишнього середовища). Без цього аналізу може виникнути концентрація напруги, що призведе до деформації або тривалої втоми конструкції.

2. Неправильний вибір сонячної системи кріплення на основі типу даху

Однією з найбільш критичних інженерних помилок у проектах PV на даху є невідповідність між типом конструкції даху та дизайном сонячної системи. Різні типи покрівлі мають принципово різні механічні властивості, гідроізоляційні обмеження та характеристики несучої навантаження. Тому використання універсального кріпильного рішення без інженерної адаптації значно підвищує ризик пошкодження покрівлі, нестабільності конструкції та тривалого виходу системи з ладу.

З інженерної точки зору EPC, вибір системи монтажу сонячних батарей не є стандартною дією закупівлі — це рішення щодо структурної сумісності, яке безпосередньо визначає безпеку системи, надійність водонепроникності та продуктивність життєвого циклу.

2.1. Системи черепичних дахів (керамічна / бетонна черепиця)

Потрібні черепичні дахисистеми кріплення на крюкахякі кріпляться до конструкції даху під черепицею, не покладаючись на несуче навантаження черепиці. У системі зазвичай використовуються гаки для даху з нержавіючої сталі в поєднанні з алюмінієвими рейками.

Інженерний пріоритет:

• Уникайте руйнування плитки, розподіляючи навантаження на крокви, а не на плитку
• Використовуйте регульовані гачки для адаптації до нерівних поверхонь плитки
• Зберігайте водонепроникну цілісність, мінімізуючи зміщення плитки

Неправильний монтаж на черепичних дахах часто призводить до тріщин черепиці, прихованого проникнення води та тривалого протікання під шаром покрівлі.

2.2. Системи металевих покрівель (трапецієподібні / фальцеві)

Зазвичай використовують металеві дахинепрохідні системи на основі затискачівабо системи контрольованого проникнення в залежності від профілю даху. Стоячі фальцеві дахи допускають фальцеві затискачі, тоді як трапецієподібні часто потребують саморізів з ущільнювальними шайбами.

Інженерний пріоритет:

• По можливості зберігайте водонепроникний шар даху
• Використовуйте стійкі до корозії затискачі (рекомендується SUS304)
• Облік теплового розширення металевих листів

Неправильне підключення систем кріплення до металевих профілів даху може призвести до протікання, ослаблення кріплення або довгострокового втомного розтріскування через температурний рух.

2.3. Системи плоских бетонних покрівель

Зазвичай використовують плоскі бетонні дахибаластні системи або системи з анкерними опорними плитамив залежності від вантажопідйомності конструкції. Системи з баластом запобігають проникненню в дах, тоді як анкерні системи використовують хімічні анкери або розпірні болти.

Інженерний пріоритет:

• Перед вибором баластних систем оцініть вантажопідйомність даху
• Забезпечте стійкість до підйому вітром за допомогою конструктивного кріплення
• Використовуйте водонепроникну герметизацію, якщо потрібне проникнення

Неправильний розрахунок навантаження в системах плоских дахів може призвести до надмірного структурного навантаження або недостатнього опору вітру, особливо в регіонах із сильним вітром.

2.4 Технічний висновок: чому вибір системи є рішенням структурної безпеки

Вибір сонячної монтажної системи — це не лише вибір під час закупівлі, але й основне інженерне рішення, яке визначає, як уся фотоелектрична система взаємодіє з конструкцією будівлі.

Невідповідність типу даху конструкції системи кріплення може призвести до:

• Порушення водонепроникності даху
• Деформація конструкції під дією вітрового навантаження
• Прискорена корозія і втома матеріалу
• Збільшення витрат на довгострокове обслуговування

Для підрядників EPC правильний вибір системи є основою надійності проекту, ефективності монтажу та контролю витрат протягом життєвого циклу.

Таким чином, вибір сонячної монтажної системи – це не просто рішення щодо закупівлі, а рішення щодо безпеки конструкції, яке безпосередньо впливає на надійність системи.

3. Відсутність стандартизованого процесу встановлення

Багато монтажних команд покладаються на досвід, а не на стандартні інженерні процедури. Це часто призводить до непослідовного застосування крутного моменту, неправильного вирівнювання рейок і відсутності етапів перевірки водонепроникності.

Без стандартизованого контролю робочого процесу навіть високоякісні матеріали можуть вийти з ладу через неправильне встановлення. Це одна з найбільш часто забутих причин проблем, пов’язаних з дахом, у фотоелектричних проектах.

Найпоширеніші помилки встановлення фотоелектричної системи, які призводять до пошкодження даху

Наступні помилки встановлення зазвичай спостерігаються в проектах EPC і є найбільш критичними факторами ризику пошкодження даху. Ці проблеми не є теоретичними — це перевірені інженерні помилки.

Неправильний спосіб проходження покрівлі та гідроізоляції

Неправильне проходження даху є основною причиною тривалого витоку в сонячних установках. Проблема часто полягає не в самому проникненні, а у відсутності належної водонепроникної конструкції, такої як системи прошивання, ущільнювальні шари EPDM або інтеграція спеціальної прокладки.

Надмірне використання герметиків без механічних водонепроникних структур підвищує ризик проникнення води, особливо під час циклів теплового розширення та стиснення.

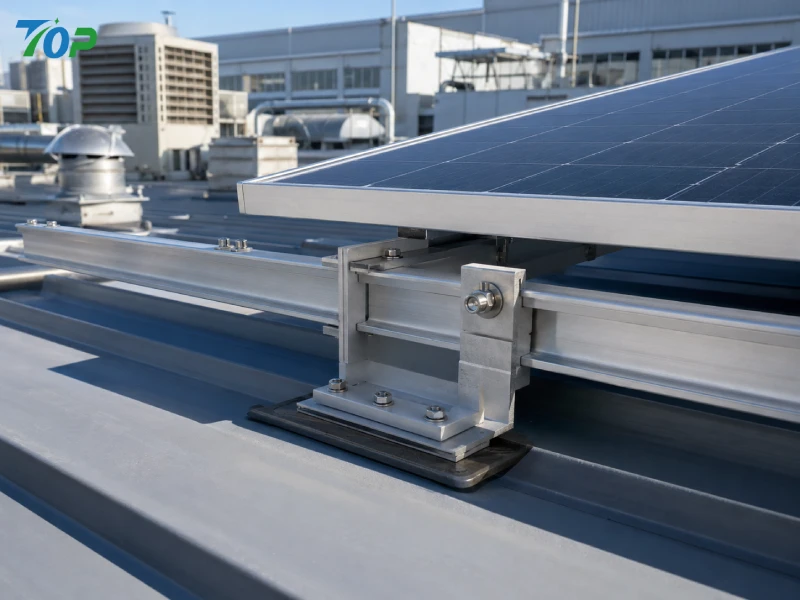

Неправильне керування структурним навантаженням у системах кріплення

Нерівномірний розподіл навантаження є ще однією основною причиною деформації даху. Коли системи кріплення концентрують напругу в певних точках замість того, щоб розподіляти її рівномірно, довгострокова втома конструкції стає більш імовірною.

Це питання стає ще більш критичним у регіонах із сильним вітровим навантаженням або в прибережному середовищі.

Використання низькоякісного або несертифікованого обладнання

Якість матеріалу безпосередньо впливає на довговічність системи. Використання кріплень не SUS304 або погано оброблених алюмінієвих компонентів підвищує ризик корозії, особливо у вологих або прибережних умовах.

Корозія не тільки знижує міцність конструкції, але також може спричинити появу плям на поверхні даху та тривалу деградацію.

Зміщення рейок і допуски при встановленні

Навіть невеликі помилки вирівнювання рейок можуть призвести до нерівномірного розподілу напруги між фотоелектричними модулями. З часом це може збільшити ризик появи мікротріщин і знизити ефективність системи.

Таким чином, правильне вирівнювання є структурною вимогою, а не лише естетичною.

Інженерні принципи запобігання пошкодженню даху в фотоелектричних системах

Щоб запобігти пошкодженню даху, потрібно перейти від мислення, заснованого на установці, до проектування системи, керованого інженерами. Наступні принципи представляють основні передові практики в сучасних проектах EPC сонячної енергії.

Принцип 1: навантаження має бути рівномірним

Системи монтажу сонячних батарей повинні забезпечувати рівномірний розподіл механічних навантажень по поверхні даху, щоб уникнути локальної концентрації напруги.

Принцип 2: гідроізоляція має бути структурно інтегрованою

Водонепроникний захист не повинен покладатися виключно на герметики. Замість цього його необхідно інтегрувати в конструкцію монтажної системи за допомогою комплектів прошивок, інтерфейсів EPDM та спеціально розроблених ущільнювальних структур.

Принцип 3: встановлення має відповідати стандартизованим інженерним процедурам

Контроль крутного моменту, перевірка вирівнювання та перевірка після монтажу повинні бути стандартизовані, щоб гарантувати, що польове виконання відповідає вимогам інженерного проекту.

Найкращі інженерні практики для усунення ризику пошкодження даху в проектах встановлення фотоелектричної системи

Покипоширені помилки встановлення PVчасто походять від помилок у польовому виконанні, найефективнішим способом усунення ризику пошкодження даху є перенесення підходу до всього проекту в бік проектування системи, керованого інженерами. Для EPC-підрядників і монтажників сонячних батарей це означає перехід від реактивного усунення несправностей до проактивного структурного планування.

Добре спроектована сонячна система не залежить лише від індивідуального досвіду інсталятора. Натомість це залежить від стандартизованих інженерних робочих процесів, сертифікованих монтажних компонентів і чітко визначених параметрів контролю встановлення, які забезпечують послідовність на всіх етапах проекту.

1. Стандартизована оцінка даху перед проектуванням фотоелектричної системи

Професійний робочий процес EPC завжди починається з детальної оцінки даху. Цей крок часто недооцінюється, але він визначає структурну безпеку всієї фотоелектричної системи.

Основні інженерні перевірки включають несучу здатність даху, стан матеріалу даху, цілісність гідроізоляції та ступінь старіння конструкції. Ці фактори безпосередньо впливають на вибір сонячних систем монтажу та способів монтажу.

Без цього етапу навіть високоякісні системи кріплення не можуть гарантувати захист даху, оскільки умови фундаменту невідомі або нестабільні.

2. Використання сертифікованих сонячних монтажних систем для структурної безпеки

Сертифіковані сонячні монтажні системи відіграють вирішальну роль у зниженні ризику руйнування конструкції. Такі стандарти, як випробування механічного навантаження, перевірка стійкості до корозії та симуляція опору вітру, гарантують надійну роботу системи в реальних умовах.

Для EPC-підрядників сертифікація — це не просто вимога відповідності, це механізм контролю ризиків. Це зменшує відповідальність за проект, покращує передбачуваність встановлення та підвищує довгострокову надійність системи.

У професійних процесах закупівель перевагу надають сертифікованим системам, оскільки вони зменшують невизначеність у великомасштабних проектах розгортання, особливо для комерційних і промислових дахів.

3. Оптимізація структурних навантажень та розробка вітростійкості

Одним із найважливіших інженерних аспектів дахових фотоелектричних систем є розподіл навантаження. Правильно розроблена система кріплення сонячних батарей гарантує, що механічні сили рівномірно розподіляються по поверхні даху, запобігаючи локальному накопиченню напруги.

Стійкість до підняття вітру особливо важлива в прибережних регіонах і регіонах із сильним вітром. Якщо система не призначена для роботи з підйомними силами, вона може поступово послабити структурні зв’язки та зрештою спричинити пошкодження даху.

Удосконалені системи кріплення використовують розподілені стратегії кріплення та аеродинамічні структурні схеми для зменшення впливу тиску вітру, зберігаючи при цьому ефективність монтажу.

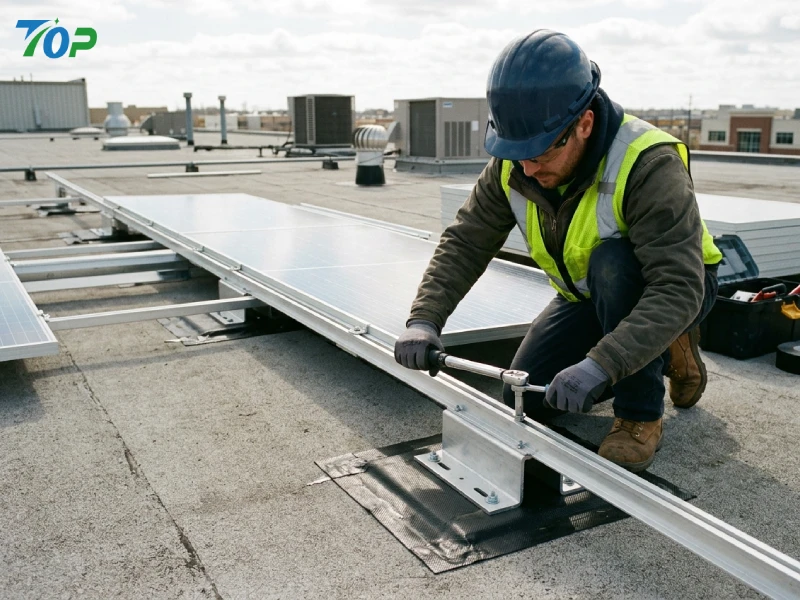

4. Контроль крутного моменту встановлення та забезпечення якості проектування

Контроль крутного моменту є однією з найбільш часто ігнорованих інженерних вимог у проектах фотоелектричної установки. Неправильне застосування крутного моменту може призвести до надмірного стиснення (пошкодження конструкції даху) або недостатнього затягування (спричинення нестабільності).

Професійні робочі процеси EPC вимагають використання динамометричного ключа з визначеними стандартами для кожної точки з’єднання. Це забезпечує узгодженість між усіма інсталяторами та усуває різницю, спричинену відмінностями встановлення вручну.

Крім того, перед активацією системи потрібна інспекція після встановлення, щоб перевірити центрування, цілісність водонепроникного ущільнення та стабільність конструкції.

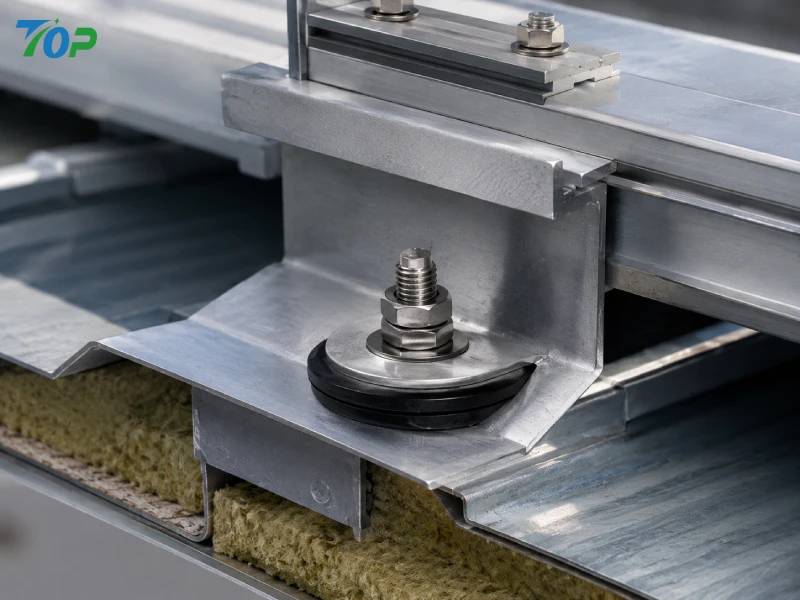

5. Філософія дизайну водонепроникної сонячної монтажної системи

Гідроізоляцію ніколи не слід розглядати як другорядний крок у встановленні сонячних батарей. Замість цього він має бути вбудований у структурну конструкцію самої системи кріплення.

Сучасні системи інженерного класу об’єднують набори прошивок, ущільнювальні шари EPDM і контрольовані точки проникнення, щоб забезпечити довготривалу водонепроникність в умовах теплового розширення.

Такий підхід значно знижує довгострокові ризики витоку порівняно з традиційними методами встановлення, що залежать від герметика.

Як EPC-підрядники можуть зменшити загальний ризик життєвого циклу шляхом вибору системи кріплення

Окрім якості встановлення, вибір системи монтажу сонячних батарей безпосередньо впливає на загальну вартість життєвого циклу проекту. Підрядники EPC, які зосереджуються лише на початкових витратах на закупівлю, часто стикаються з вищими витратами на технічне обслуговування та підвищеними ризиками ремонту даху з часом.

Вартість життєвого циклу проти початкової вартості закупівлі

Недорогі системи кріплення можуть зменшити початкові інвестиції, але часто призводять до вищих довгострокових витрат на обслуговування через корозію, структурну нестабільність або водонепроникність.

Системи інженерного рівня, незважаючи на дещо вищу початкову вартість, значно зменшують частоту обслуговування та подовжують термін служби системи, підвищуючи загальну рентабельність інвестицій проекту.

Зменшення відповідальності EPC через стандартизацію системи

Стандартизовані системи монтажу спрощують навчання інсталяції, зменшують людські помилки та підвищують узгодженість на кількох сайтах проекту.

Це особливо важливо для компаній EPC, які керують великомасштабними розподіленими даховими портфелями, де різноманітність інсталяції може створити значний операційний ризик.

Оптимізація запасів і закупівель для дистриб’юторів

З точки зору дистриб’ютора, універсально-сумісні системи кріплення зменшують складність SKU та підвищують ефективність обороту запасів.

Це також гарантує, що наступні інсталятори можуть адаптувати ту саму систему для різних типів дахів, підвищуючи гнучкість ланцюжка поставок.

TopFenceSolar Engineering Perspective: Створення надійних фотоелектричних систем монтажу на даху

З інженерної точки зору, високонадійна сонячна монтажна система повинна збалансувати три ключові вимоги: структурну безпеку, водонепроникність і ефективність установки. Цей баланс визначає довгострокову продуктивність дахових фотоелектричних систем.

Інженерні стандарти матеріалів для тривалої довговічності

У високоякісних системах кріплення зазвичай використовуються конструкції з анодованого алюмінію в поєднанні з кріпленнями з нержавіючої сталі SUS304 для забезпечення стійкості до корозії в суворих умовах, включаючи прибережні регіони та регіони з високою вологістю.

Ця комбінація матеріалів знижує ризик гальванічної корозії та забезпечує тривалу механічну стабільність під впливом зовнішнього середовища.

Можливість адаптації дизайну до різних типів даху

Монтажна система професійного рівня повинна підтримувати різні типи дахів, включаючи черепичні дахи, металеві дахи та плоскі бетонні дахи. Ця можливість адаптації зменшує складність проекту та підвищує ефективність встановлення EPC.

Гнучкі конструкції кронштейнів і модульні системи рейок дозволяють установникам регулювати конфігурації без шкоди для цілісності конструкції.

Інженерний фокус на ефективності та безпеці встановлення

У реальних проектах EPC швидкість монтажу повинна бути збалансована з безпекою конструкції. Добре продумана система кріплення скорочує кроки монтажу, зберігаючи при цьому точний інженерний контроль за розподілом навантаження та характеристиками гідроізоляції.

Найкращі інженерні практики для усунення ризику пошкодження даху в проектах встановлення фотоелектричної системи

Хоча поширені помилки встановлення фотоелектричної системи часто виникають через помилки польового виконання, найефективнішим способом усунення ризику пошкодження даху є перенесення всього підходу до проекту в бік розробки системи, керованої інженерами. Для EPC-підрядників і монтажників сонячних батарей це означає перехід від реактивного усунення несправностей до проактивного структурного планування.

Надійна фотоелектрична система не досягається лише завдяки досвіду встановлення. Це залежить від стандартизованих інженерних робочих процесів, сертифікованих систем монтажу сонячних батарей і суворого контролю якості встановлення на кожному етапі проекту.

Стандартизована оцінка даху перед проектуванням фотоелектричної системи

Кожен професійний EPC-проект повинен починатися з повної оцінки даху. Цей крок визначає, чи зможе дах безпечно підтримувати сонячну фотоелектричну систему протягом її повного життєвого циклу.

Ключові моменти оцінки включають несучу здатність конструкції, стан матеріалу покрівлі, цілісність гідроізоляції та довготривале старіння. Ці параметри безпосередньо впливають на вибір системи кріплення геліосистеми та способу монтажу.

Без належної оцінки навіть високоякісні системи кріплення можуть вийти з ладу через невідповідні структурні умови під фотоелектричним масивом.

Використання сертифікованих сонячних монтажних систем для структурної безпеки

Сертифіковані системи монтажу сонячних батарей забезпечують перевірену ефективність під час механічних навантажень, впливу корозії та стійкості до вітру. Для EPC-підрядників ця сертифікація діє як технічний інструмент контролю ризиків, а не як формальна вимога.

Такі стандарти, як випробування на механічне навантаження та перевірка стійкості до корозії, забезпечують надійну роботу системи в умовах реального встановлення, зменшуючи несподівані структурні збої.

У великомасштабних проектах сертифіковані системи зменшують невизначеність і підвищують узгодженість між кількома монтажними групами та об’єктами.

Оптимізація структурних навантажень та розробка вітростійкості

Одним із найважливіших інженерних принципів дахових фотоелектричних систем є розподіл навантаження. Правильна конструкція гарантує, що механічні сили рівномірно розподіляються по даху, а не зосереджуються в певних точках кріплення.

Підйом вітру є критичним фактором безпеки системи, особливо в прибережних регіонах і регіонах із сильним вітром. Якщо не врахувати належним чином, це може поступово послабити монтажні з’єднання та з часом порушити цілісність даху.

У передових системах кріплення використовуються розподілені схеми кріплення, щоб зменшити локалізоване навантаження та підвищити довгострокову стабільність конструкції.

Контроль крутного моменту встановлення та гарантія якості проектування

Контроль крутного моменту часто недооцінюють у проектах фотоелектричних установок, але він має вирішальне значення для безпеки конструкції. Неправильний момент затягування може або пошкодити матеріали даху, або спричинити нестійкі монтажні з’єднання.

Професійні стандарти EPC вимагають використання динамометричних ключів із визначеними значеннями крутного моменту для кожної точки з’єднання. Це забезпечує постійну якість встановлення незалежно від досвіду інсталятора.

Перевірка після встановлення також необхідна для перевірки точності вирівнювання, стабільності конструкції та водонепроникної герметичності перед введенням системи в експлуатацію.

Філософія дизайну водонепроникної сонячної монтажної системи

Водонепроникний захист слід інтегрувати в конструкцію системи кріплення, а не розглядати як завдання після встановлення.

Сучасні системи інженерного класу використовують комплекти прошивок, ущільнювальні шари EPDM і контрольовані точки проникнення для підтримки довгострокової водонепроникної надійності в умовах теплового розширення та звуження.

Такий структурний підхід значно знижує ризик тривалого протікання покрівлі порівняно з методами встановлення, що залежать від герметика.

Як EPC-підрядники можуть зменшити ризик життєвого циклу шляхом вибору системи кріплення

Вибір системи кріплення безпосередньо впливає на загальну вартість життєвого циклу. Підрядники EPC, які зосереджуються лише на початковій вартості закупівлі, часто стикаються з вищими витратами на обслуговування та ремонт з часом.

Вартість життєвого циклу проти початкової вартості закупівлі

Недорогі системи кріплення можуть зменшити початкові інвестиції, але часто призводять до вищих довгострокових витрат на обслуговування через корозію, структурне ослаблення або водонепроникність.

Системи інженерного рівня покращують довгострокову рентабельність інвестицій за рахунок зменшення частоти обслуговування та збільшення терміну служби системи.

Зменшення відповідальності EPC через стандартизацію системи

Стандартизовані системи кріплення зменшують різноманітність встановлення, спрощують вимоги до навчання та покращують послідовність виконання в кількох проектах.

Це особливо важливо для компаній EPC, які керують великими розподіленими даховими портфелями.

Ефективність закупівель для дистриб'юторів і оптовиків

Для дистриб’юторів універсальні системи кріплення спрощують керування запасами та зменшують складність SKU.

Це покращує ефективність ланцюжка поставок і дозволяє швидше реагувати на різноманітні вимоги проекту.

Інженерна перспектива TopFenceSolar: надійні фотоелектричні системи монтажу на даху

Високоефективна сонячна монтажна система повинна поєднувати структурну безпеку, водонепроникність і ефективність установки. Ці три фактори визначають довгострокову надійність дахових фотоелектричних систем.

Розробка матеріалів для тривалої довговічності

Високоякісні системи кріплення зазвичай поєднують конструкції з анодованого алюмінію та кріплення з нержавіючої сталі SUS304. Ця комбінація покращує стійкість до корозії та забезпечує стабільність у вологому або прибережному середовищі.

Це також знижує ризик гальванічної корозії та зберігає цілісність конструкції протягом тривалого впливу навколишнього середовища.

Можливість адаптації до різних типів даху

Професійні системи кріплення повинні бути сумісними з черепичними, металевими та плоскими бетонними дахами.

Модульні конструкції кронштейнів і регульовані системи рейок дозволяють командам EPC адаптувати конфігурації установки без шкоди для конструктивних характеристик.

Інженерний фокус на ефективності встановлення

Ефективне встановлення досягається за рахунок скорочення непотрібних кроків, зберігаючи при цьому точний контроль над вимогами конструкції та гідроізоляції.

Цей баланс допомагає EPC-підрядникам підвищити швидкість реалізації проекту без шкоди для безпеки чи надійності.
