Доріжки для промислового обслуговування дахів заводів: стандарти відповідності, структурна безпека та посібник із проектування EPC, сумісного з сонячною батареєю

Чому відповідність доріжок промислового технічного обслуговування безпосередньо впливає на успіх проекту EPC

Доріжки для промислового обслуговування тасонячна доріжкавідповідністьстали критичними інженерними вимогами до сучасних фотоелектричних (PV) і промислових покрівельних систем. У великомасштабних проектах EPC, особливо тих, що включають комерційні сонячні установки, конструкція та відповідність систем доступу для технічного обслуговування безпосередньо впливають на схвалення безпеки, ефективність встановлення, довгострокові витрати на експлуатацію та технічне обслуговування та прибутковість проекту.

Для підрядників EPC, монтажників сонячних батарей і власників промислових об’єктів належним чином спроектована доріжка для промислового обслуговування більше не є другорядним структурним аксесуаром. Це основна частина проектування дахів, яка забезпечує безпечні маршрути перевірки, захищає фотоелектричні активи та забезпечує виконання операцій з обслуговування протягом усього життєвого циклу системи. Погано спроектовані або невідповідні системи доріжок часто призводять до невдачі перевірки, збільшення ризику відповідальності та дорогого перепроектування під час будівництва.

З точки зору закупівель B2B, дистриб’ютори та оптові торговці також оцінюють системи доріжок на основі сертифікації матеріалів, довговічності конструкції та стандартизації встановлення. Такі вимоги, як конструкція з нержавіючої сталі SUS304, антикорозійна обробка поверхні та перевірочна документація, узгоджена з TÜV, зазвичай згадуються в специфікаціях закупівель для промислових сонячних проектів.

Цей посібник містить структурований інженерний огляд доріжок промислового технічного обслуговування, зосереджуючись на рамках відповідності, принципах проектування конструкції та їх інтеграції з сонячними фотоелектричними системами в середовищах EPC.

У цій статті ми також будемо неодноразово звертатисявідповідність сонячним доріжкамяк центральна інженерна концепція, яка поєднує норми безпеки, структурну логіку проектування та реальне виконання проекту EPC.

Що таке промислова доріжка для технічного обслуговування в заводських системах покрівлі?

Інженерне визначення в EPC та контексті промислової безпеки

Доріжка для промислового технічного обслуговування — це несуча конструкція доступу, встановлена ​​на дахах заводу для забезпечення безпечного пересування для огляду, технічного обслуговування, чищення та реагування на надзвичайні ситуації. У сонячних проектах EPC ці доріжки інтегровані в макети фотоелектричної системи, щоб техніки могли отримати доступ до критичних компонентів без пошкодження сонячних модулів або гідроізоляційних шарів даху.

На відміну від звичайних доріжок для доступу на дах, доріжки для промислового обслуговування повинні бути сконструйовані таким чином, щоб витримувати повторювані механічні навантаження, вплив навколишнього середовища та тривалий вплив корозії. Зазвичай вони виготовляються з використанням високоміцних алюмінієвих сплавів або систем з нержавіючої сталі SUS304, залежно від умов навколишнього середовища, таких як вологість, вплив узбережжя або близькість хімічного заводу.

Функціональна роль у сонячних фотоелектричних системах на даху

У сучасних сонячних установках поверхні даху щільно зайняті фотоелектричними модулями, монтажними конструкціями та кабельними системами постійного струму. Без спеціальних проходів для технічного обслуговування рутинні операції, такі як очищення модуля, перевірка інвертора та діагностика кабелю, стають небезпечними та неефективними.

Доріжки для промислового обслуговування вирішують цю проблему, створюючи структуровані коридори доступу між фотоелектричними масивами. Ці коридори гарантують, що технічні працівники можуть безпечно пересуватися по даху, не наступаючи на фотоелектричні модулі та не порушуючи водонепроникні шари покрівлі.

Зі збільшенням потужності сонячної енергії в промислових середовищах важливість структурованих систем доступу значно зростає. Ось девідповідність сонячним доріжкамстає критичним фактором у процесах валідації проекту EPC та затвердження безпеки.

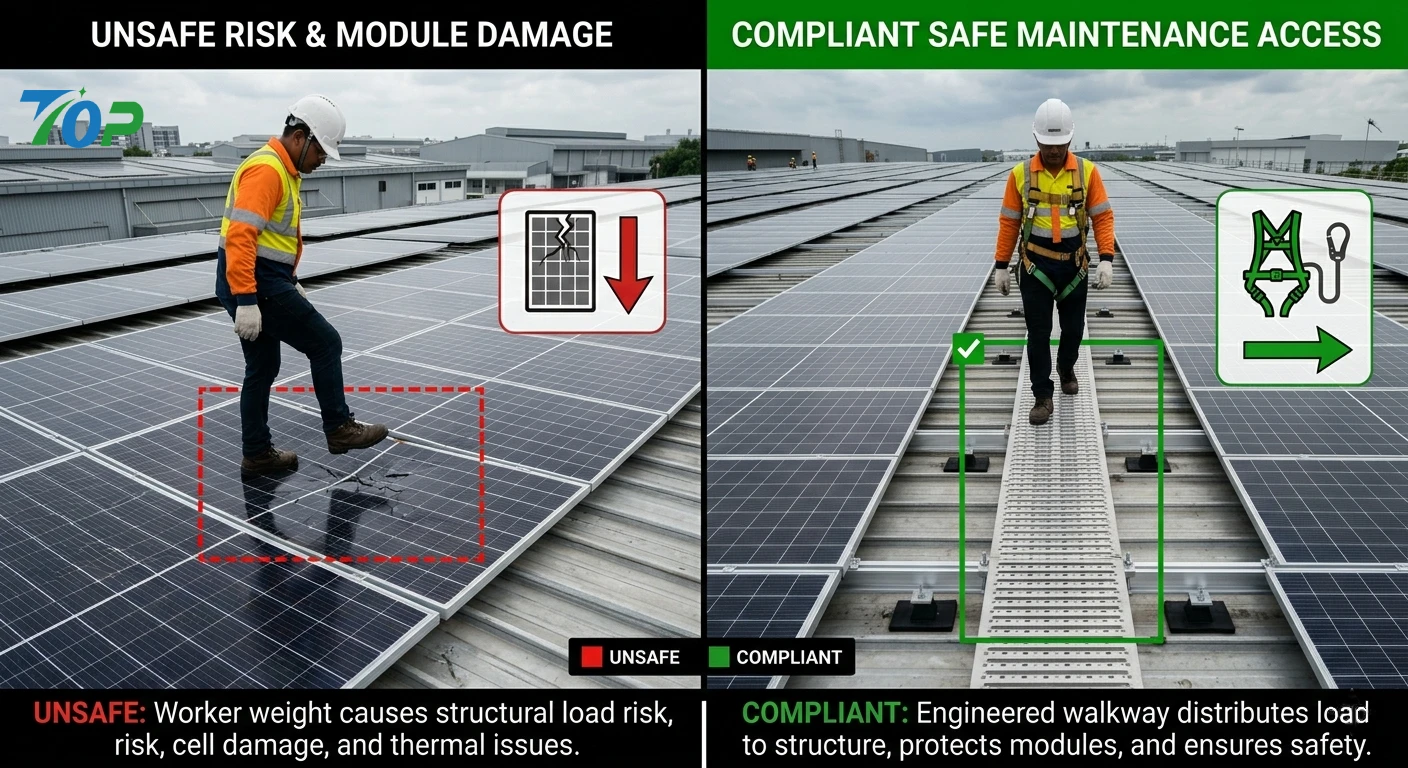

Ключові відмінності між загальними доріжками на даху та сонячними доріжками

Незважаючи на те, що обидві системи забезпечують доступ на дах, сонячні доріжки, які використовуються в проектах EPC, суттєво відрізняються від традиційних шляхів обслуговування з точки зору інженерних вимог.

• Вимоги до несучих навантажень:Сонячні доріжки повинні враховувати динамічні навантаження від обслуговуючого персоналу, який несе інструменти та обладнання.
• Ефективність проти ковзання:Промислове середовище вимагає посиленого контролю тертя у вологих, запилених або масляних умовах.
• Стійкість до корозії:Вплив ультрафіолетового випромінювання, дощу та промислових забруднюючих речовин вимагає матеріалів SUS304 або еквівалентного класу.
• Сумісність з PV:Доріжки повинні інтегруватися з монтажними рейками та уникати затінення сонячних модулів.

Ці відмінності підкреслюють, чому підрядники EPC не можуть розглядати системи доріжок як загальні аксесуари. Натомість вони повинні бути розроблені як повністю інтегровані структурні компоненти в архітектуру сонячної фотоелектричної системи.

Відповідність сонячним доріжкам: інженерна основа та інтерпретація в галузі

Що означає «відповідність сонячних доріжок» у проектах EPC

Термінвідповідність сонячним доріжкамне відноситься до єдиного світового стандарту. Натомість він являє собою комбінацію інженерних вимог, правил безпеки та очікувань сертифікації матеріалів, які використовуються в промислових фотоелектричних проектах на дахах.

У виконанні проекту EPC відповідність зазвичай включає чотири ключові виміри:

• Безпека конструкції та захист цілісності даху
• Вимоги щодо пожежної безпеки та аварійного доступу
• Протиковзка поверхня в промислових умовах
• Стійкість до вітру та довготривала механічна стабільність

Ці комбіновані вимоги гарантують, що системи доріжок можуть безпечно працювати в реальних промислових умовах, зберігаючи при цьому сумісність з схемами фотоелектричних систем.

Міжнародні стандарти, на які посилаються промислові проекти

Незважаючи на те, що вимоги відрізняються залежно від регіону та типу проекту, EPC-підрядники зазвичай посилаються на кілька міжнародних інженерних структур, коли визначають специфікації доріжок.

До них входять принципи безпеки конструкцій із вказівок ISO, європейські практики безпеки доступу до промислових дахів та очікування випробувань TÜV для металевих конструкцій дахів. У сценаріях великомасштабних закупівель документація про відповідність часто вимагається як частина тендерних пропозицій, особливо в державних або промислових тендерних проектах.

Однак важливо зазначити, щовідповідність сонячним доріжкамзазвичай залежить від конкретного проекту та визначається специфікаціями інженерного проектування, а не одним обов’язковим глобальним нормативним актом.

Вимоги до відповідності матеріалів у системах промислових доріжок

Вибір матеріалу відіграє центральну роль у забезпеченні довгострокової продуктивності та стабільності відповідності. У сонячних проектах EPC два матеріали домінують у будівництві промислових доріжок:

• Нержавіюча сталь SUS304:Переважний для середовищ із високим рівнем корозії та тривалого терміну служби.
• Системи алюмінієвих сплавів:Використовується для легких конструкцій даху, де зниження навантаження є критичним.

Крім того, обробка поверхні, така як анодування або порошкове покриття, застосовується для підвищення стійкості до ультрафіолету та запобігання окисленню в суворих умовах.

Системи кріплення також повинні підтримувати консистенцію матеріалу, щоб уникнути гальванічної корозії, яка може значно скоротити термін служби системи в умовах промислових дахів.

Технічне значення доріжок для технічного обслуговування в проектах EPC сонячних батарей

У виконанні проекту EPC шляхи технічного обслуговування безпосередньо впливають на ефективність встановлення, успішність сертифікації безпеки та довгострокові експлуатаційні витрати. Без правильно спроектованих систем доступу операції з технічного обслуговування фотоелектричної системи стають неефективними, збільшуючи витрати на оплату праці та час простою системи.

З інженерної точки зору, доріжки також розподіляють механічні навантаження на поверхні даху, зменшуючи точки концентрації напруги, які інакше можуть пошкодити водонепроникні мембрани або шари ізоляції даху.

Ось чомувідповідність сонячним доріжкамє не лише вимогою безпеки, але й стратегією структурної оптимізації в промисловому проектуванні PV.

Вплив на ефективність встановлення EPC

Стандартизовані системи доріжок значно скорочують час монтажу завдяки модульній збірці та зменшенню вимог до налаштування на місці. Це дозволяє підрядникам EPC пришвидшити реалізацію проекту, зберігаючи незмінну якість проектування.

У великомасштабних промислових сонячних проектах навіть невелике підвищення ефективності встановлення може призвести до значної економії коштів на кількох дахах або розподілених установках.

Роль у довгостроковій оптимізації експлуатації та технічного обслуговування

Коли геліосистема запущена в експлуатацію, доріжки для технічного обслуговування стають основними шляхами доступу для перевірки та очищення. Правильно розроблені системи зменшують ризик пошкодження модулів і забезпечують безпечну навігацію через щільно встановлені фотоелектричні масиви.

Це безпосередньо сприяє зниженню витрат на технічне обслуговування, покращенню безвідмовної роботи системи та збільшенню терміну служби фотоелектричної системи.

Інженерно-технічні вимоги до промислових доріжок для технічного обслуговування

Конструкція несучої конструкції та коефіцієнти безпеки в проектах EPC

У промисловому будівництві дахів несуча здатність є одним із найважливіших параметрів, що визначають надійність систем доріжок для обслуговування. На відміну від декоративних або освітлених платформ, промислові доріжки повинні бути спроектовані таким чином, щоб витримувати повторювані динамічні навантаження, створювані обслуговуючим персоналом, інструментами та обладнанням безпеки в реальних умовах експлуатації.

У проектах EPC сонячної енергії інженери зазвичай оцінюють сценарії як статичного, так і динамічного навантаження. Статичне навантаження стосується безперервного розподілу ваги по всій конструкції, тоді як динамічне навантаження враховує рух, вібрацію та раптовий вплив сили під час технічного обслуговування.

Правильно сконструйована система доріжок гарантує, що ці навантаження рівномірно розподіляються між структурними точками даху, мінімізуючи концентрацію напруги та запобігаючи довготривалому пошкодженню водонепроникних мембран або шарів ізоляції. Це фундаментальна вимога ввідповідність сонячним доріжкам, особливо у великих промислових фотоелектричних установках.

Протиковзка техніка для умов промислової безпеки

Ефективність захисту від ковзання не є другорядною конструктивною особливістю — це основна вимога безпеки в системах промислових доріжок. Дахи заводів піддаються впливу дощу, конденсату, накопичення пилу, а в деяких випадках – промислового масла або залишків хімікатів.

Щоб усунути ці ризики, промислові доріжки для технічного обслуговування зазвичай мають перфоровані металеві поверхні, рельєфні текстури або композитні протиковзкі покриття. Кожне рішення пропонує різні переваги продуктивності залежно від умов навколишнього середовища та частоти обслуговування.

Наприклад, перфоровані конструкції покращують дренажну ефективність і зменшують накопичення води, тоді як рельєфні металеві поверхні забезпечують більше тертя в сухих умовах. Інженери EPC повинні вибирати наземні системи на основі профілів ризику, характерного для конкретного місця, а не лише на основі вартості.

Дренаж даху та інтеграція управління водними ресурсами

Накопичення води є одним із найбільш недооцінених ризиків при проектуванні доріжок на даху. Поганий дренаж може призвести до прискорення корозії, небезпеки ковзання та довгострокової деградації мембранних систем доріжок і покрівлі.

У просунутих конструкціях EPC системи доріжок інтегровані з плануванням дренажу даху, щоб гарантувати, що вода вільно тече по поверхні, не накопичуючись під структурними компонентами.

Ця інтеграція має важливе значення не тільки для безпеки, але й для підтримки довгострокової водонепроникної цілісності промислових покрівельних систем. У цьому контекстівідповідність сонячним доріжкамвключає сумісність дренажу як ключову інженерну вимогу.

Інтеграція доріжок для технічного обслуговування з сонячними фотоелектричними системами

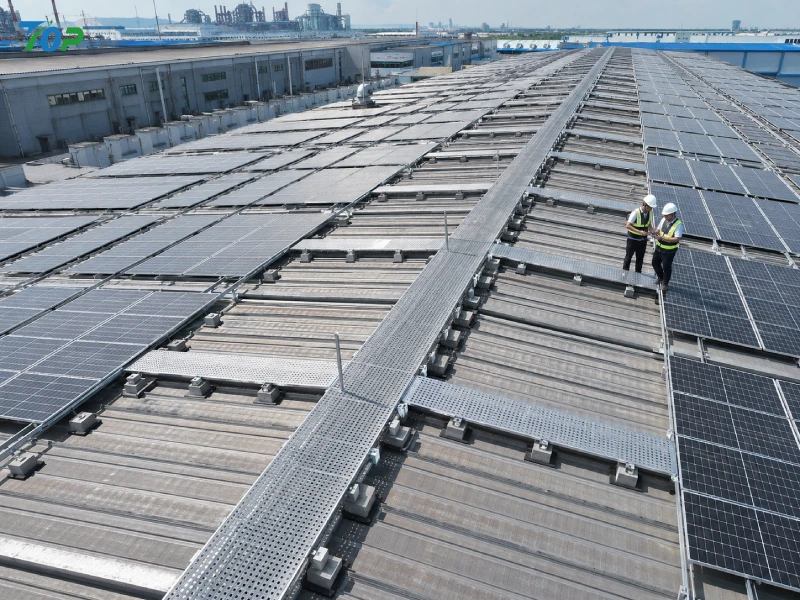

Оптимізоване розташування доріжок у макеті фотоелектричної матриці

У промислових проектах сонячних дахів фотоелектричні модулі, як правило, розташовуються масивами високої щільності, щоб максимізувати вихід енергії на квадратний метр. Однак без належного планування таке розміщення з високою щільністю може перешкоджати доступу для огляду та обслуговування.

Доріжки для технічного обслуговування вирішують цю проблему шляхом створення структурованих коридорів доступу в фотоелектричних схемах. Ці коридори повинні мати стратегічне розташування, щоб збалансувати доступність, енерговитрати та структурну безпеку.

Неправильне розміщення може призвести до втрати затінення, зниження ефективності системи або небезпечних умов обслуговування. Тому розташування доріжки зазвичай визначається на ранній стадії інженерного проектування EPC, а не після завершення макета PV.

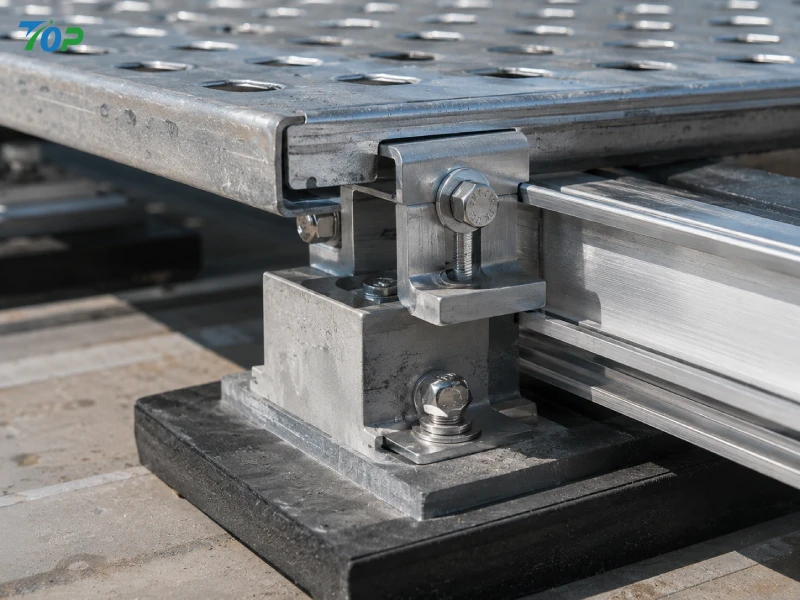

Сумісність з фотоелектричними системами монтажу

Доріжки для промислового обслуговування повинні бездоганно інтегруватися з фотоелектричними монтажними конструкціями. Це включає в себе сумісність із системами на рейках, баластними установками та рішеннями для монтажу на даху без проникнення.

Інженерна координація між системами доріжок і монтажними рейками фотоелектричної системи має важливе значення для запобігання структурним конфліктам і забезпечення рівномірного розподілу навантаження по поверхні даху.

У високоякісних проектах EPC системи доріжок розроблені як модульні компоненти, які узгоджуються з фотоелектричними монтажними сітками, забезпечуючи узгодженість на великих площах установки.

Стратегія водонепроникного захисту в системах промислових дахів

Однією з найважливіших інженерних проблем у проектах фотоелектричної установки на дахах є збереження водонепроникності під час встановлення додаткових структурних систем. Доріжки для технічного обслуговування повинні бути встановлені без шкоди для мембрани даху або спричинення довгострокових ризиків протікання.

Щоб досягти цього, у промисловості широко використовуються методи встановлення без проникнення. Ці системи покладаються на розподілені навантажувальні майданчики, ізоляційні шари EPDM і механічні затискні конструкції замість прямого проникнення в дах.

Такий підхід значно знижує ризик гідроізоляції та вважається основною вимогою сучасностівідповідність сонячним доріжкамрамки для промислових проектів EPC.

Ефективність встановлення EPC та стратегія стандартизації

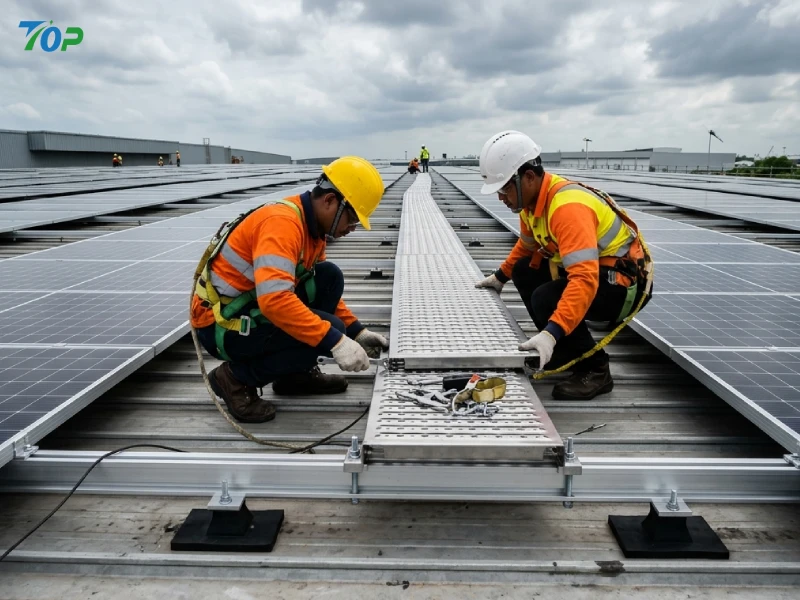

Модульні системи переходів для промислових сонячних проектів

Модульні системи доріжок все частіше застосовуються в сонячних проектах EPC завдяки їхній здатності покращити швидкість встановлення, зменшити залежність від робочої сили та забезпечити незмінну якість проектування на багатьох дахах.

Збірні компоненти дозволяють установникам збирати системи безпосередньо на місці з мінімальними налаштуваннями, скорочуючи як час встановлення, так і кількість помилок.

Цей модульний підхід особливо цінний у великомасштабному промисловому розгортанні, де кілька будівель або заводських зон повинні бути оснащені стандартизованою інфраструктурою обслуговування.

Зменшення ризику встановлення у великих проектах EPC

Помилки при монтажі є однією з найпоширеніших причин несправності конструкції в системах доріжок на даху. Ці помилки часто є результатом неузгодженого виготовлення на місці, поганого узгодження з схемами PV або неправильних припущень щодо розподілу навантаження.

Стандартизовані системи доріжок значно знижують ці ризики, забезпечуючи попередньо розроблені компоненти з визначеними показниками навантаження та протоколами встановлення.

Для EPC-підрядників це означає зниження витрат на доопрацювання, менше помилок перевірки та покращення термінів реалізації проекту.

Координація між командами EPC та структурної інженерії

Ефективна інтеграція доріжок вимагає співпраці між підрядниками EPC, інженерами-конструкторами та проектувальниками покрівельних систем на ранній стадії. Затримка координації часто призводить до перепроектування, перевитрати коштів або проблем з відповідністю на етапах перевірки.

У високоефективних EPC-проектах планування доріжок для технічного обслуговування інтегровано в початковий етап проектування конструкції даху, забезпечуючи повну сумісність з компонуванням фотоелектричної системи, плануванням дренажу та моделюванням розподілу навантаження.

Поширені інженерні збої в системах промислових доріжок

Неправильний розподіл навантаження на слабкі конструкції даху

Одна з найсерйозніших інженерних помилок виникає, коли навантаження на пішохідні доріжки неправильно розподіляються між опорними точками конструкції. Це може призвести до локальної деформації даху або тривалої втоми конструкції.

Ігнорування теплового розширення в металевих системах

Системи металевих доріжок розширюються та стискаються під впливом температурних коливань. Якщо теплове розширення не враховано під час проектування, структурна напруга може накопичуватися в точках з’єднання, що з часом призведе до деформації або руйнування з’єднання.

Погана інтеграція з PV Maintenance Routes

Доріжки, які не узгоджуються з шляхами обслуговування фотоелектричної системи, створюють неефективність роботи, змушуючи техніків наступати на модулі або обходити безпечні шляхи доступу. Це збільшує як ризики для безпеки, так і потенційну можливість деградації системи.

Використання матеріалів непромислового класу

Використання низькоякісних матеріалів є частою причиною передчасного виходу з ладу систем у промислових приміщеннях на дахах. Корозія, структурне ослаблення та деградація поверхні можуть відбуватися швидко, коли матеріали не підходять для умов промислового впливу.

Високоякісні проекти EPC послідовно вказують SUS304 або еквівалентні матеріали, щоб забезпечити довгострокову стабільність конструкції та відповідністьвідповідність сонячним доріжкамочікування.

Документація щодо відповідності та вимоги до схвалення проекту EPC

Інженерні креслення та звіти про розрахунок навантаження в проектах сонячних доріжок

У промислових сонячних проектах EPC документація про відповідність не є обов’язковою — це обов’язковий компонент схвалення проекту, особливо для заводських установок на даху, що включають структурні зміни або додаткові несучі системи, такі як доріжки для технічного обслуговування.

Інженерні креслення, як правило, включають плани розміщення конструкцій, розрахунки розподілу навантаження, деталі підключення та схеми інтеграції з фотоелектричними системами. Ці документи використовуються інженерами-конструкторами та сторонніми інспекторами для перевірки безпеки системи та її відповідності специфікаціям проекту.

Звіти про розрахунок навантаження особливо важливі ввідповідність сонячним доріжкамвалідацію, оскільки вони демонструють, що система доріжок може безпечно підтримувати обслуговуючий персонал і обладнання без шкоди для цілісності даху.

Вимоги до сертифікації матеріалів (SUS304 і структурна перевірка)

Відстеження матеріалів є важливою вимогою в промислових закупівлях. Підрядники та дистриб’ютори EPC зазвичай вимагають сертифікати заводу, перевірку якості матеріалу (наприклад, сертифікацію нержавіючої сталі SUS304) і звіти про перевірку стійкості до корозії.

Ці документи гарантують, що встановлена ​​система відповідає технічним характеристикам і довгостроковим очікуванням довговічності в промислових середовищах, таких як прибережні заводи, логістичні центри та хімічні виробництва.

Тестування TÜV і третіми сторонами в EPC тендерах

У міжнародних процесах торгів EPC часто потрібна сертифікація третьої сторони, наприклад, звіти про випробування TÜV, щоб перевірити безпеку конструкції, якість матеріалів і довговічність системи.

Хоча вимоги до сертифікації відрізняються залежно від регіону та типу проекту, незалежно перевірені результати тестування значно підвищують довіру до підрядників і збільшують вірогідність виграти великомасштабних промислових сонячних контрактів.

Для дистриб’юторів і оптовиків сертифіковані системи також знижують ризики закупівель і спрощують процеси затвердження проектів.

Чому системи доріжок рівня відповідності підвищують прибутковість EPC

З комерційної точки зору EPC, системи доріжок для технічного обслуговування — це не просто інфраструктура безпеки — вони безпосередньо впливають на рентабельність проекту через ефективність витрат, зниження ризику та продуктивність експлуатації.

Скорочення часу встановлення та витрат на оплату праці

Стандартизовані модульні системи доріжок зменшують вимоги до виготовлення на місці, дозволяючи EPC-підрядникам скорочувати терміни встановлення та зменшувати залежність від кваліфікованої робочої сили. Це безпосередньо знижує загальну вартість виконання проекту.

Менший гарантійний і післяпродажний ризик

Правильно сконструйовані системи доріжок зменшують ймовірність пошкодження даху, проблем з протіканням і структурних збоїв, що, у свою чергу, зменшує гарантійні претензії та зобов’язання щодо довгострокового обслуговування.

Вищий коефіцієнт виграшу проекту в конкурентних торгах EPC

У конкурентному середовищі тендерів EPC готова до відповідності система та документація значно покращують технічну оцінку. Проекти з чіткимвідповідність сонячним доріжкамдокументація з більшою ймовірністю пройде етапи технічної оцінки.

Покращена довгострокова ефективність експлуатації та обслуговування

Добре спроектовані проходи для технічного обслуговування забезпечують безпечніші та швидші цикли перевірки, скорочуючи час простою фотоелектричних систем і покращуючи загальну стабільність вироблення енергії протягом усього терміну служби системи.

Як TopFenceSolar Engineering Walkway Systems підтримує проекти EPC

TopFenceSolar надає інженерно-орієнтовані системи доріжок для обслуговування, розроблені спеціально для промислових сонячних систем на дахах. Архітектура системи зосереджена на узгодженні відповідності, структурній надійності та ефективності встановлення EPC.

Модульна конструкція промислового рівня для ефективності EPC

Модульна структура дозволяє швидко встановлювати на великих площах даху, мінімізуючи налаштування на місці та забезпечуючи незмінну якість проектування в кількох зонах проекту.

Варіанти матеріалів для різних промислових середовищ

Системи доступні в конфігураціях з нержавіючої сталі SUS304 і високоміцного алюмінієвого сплаву, що дозволяє підрядникам EPC вибирати відповідні рішення на основі впливу корозії, вимог до навантаження та бюджетних обмежень.

Водонепроникна інтегрована конструкція без проникнення

Щоб захистити цілісність даху, системи доріжок розроблені таким чином, щоб підтримувати методи монтажу без проникнення з використанням розподілених навантажувальних майданчиків та ізоляційних шарів EPDM. Це значно знижує ризики гідроізоляції промислових покрівельних систем.

Сумісність із великомасштабною розкладкою PV

Система розроблена для інтеграції з основними фотоелектричними монтажними конструкціями, забезпечуючи сумісність з рейковими та баластними фотоелектричними схемами, які використовуються в промислових проектах на дахах.

Остаточна інженерна перспектива: відповідність як основний принцип проектування промислових сонячних доріжок

Доріжки для промислового обслуговування не слід розглядати як другорядні аксесуари на даху. У сучасній сонячній техніці EPC вони є фундаментальною частиною конструкції безпеки конструкції, безпосередньо впливаючи на надійність системи, ефективність роботи та довгострокову продуктивність обслуговування.

Оскільки розгортання фотоелектричної енергії продовжує розширюватися на промислових об’єктах,відповідність сонячним доріжкамзалишатиметься критичним фактором оцінки під час схвалення проектування, рішень щодо закупівель та процесів вибору EPC підрядника.

Проекти, які враховують питання відповідності на ранніх стадіях проектування, постійно досягають кращої ефективності встановлення, нижчої вартості життєвого циклу та вищої безпеки експлуатації.
