Як вибрати правильний сонячний крюк для даху на основі типу черепиці: інженерний посібник для монтажників сонячних батарей, підрядників EPC та груп із закупівель

Чому вибір сонячного гака для даху є критично важливим інженерним рішенням

Вибір правильногосонячний гак для дахудля a сонячна система монтажу на черепичному дахуне є другорядним апаратним рішенням — воно безпосередньо визначає стабільність конструкції, водонепроникність, ефективність встановлення та довгострокову надійність активів. У комерційних і промислових проектах дахів погано узгоджуєтьсядаховий гак для монтажу сонячної панелі на черепичному дахуможе призвести до тріщин на плитці, проникнення води, руйнування підйому під впливом вітрового навантаження та дорогого ремонту, що впливає на терміни виконання проекту та гарантійний термін.

На відміну від металевих дахів або плоских бетонних дахів, черепичні дахи значно відрізняються за геометрією, товщиною, крихкістю, характеристиками передачі навантаження та обмеженнями монтажу. Універсальний підхід з гачком є ​​технічно помилковим. Правильний метод вимагає відповідності геометрії крюка, регулювання висоти, конструкції опорної плити та сорту матеріалу до конкретного типу черепиці та кроквяної конструкції під нею.

Цей технічний посібник містить структуровану основу для правильного виборусонячний гак для дахув залежності від типу плитки. Він поєднує в собі механіку покрівлі, міркування щодо структурного навантаження, характеристики матеріалів і практичні реалії встановлення. Мета полягає в тому, щоб підтримати команди інженерів, менеджерів із закупівель та інтеграторів систем монтажу сонячних батарей у прийнятті рішень на основі даних, які зменшують ризики та підвищують прибутковість проекту.

1. Чому вибір сонячного гака для даху є структурним рішенням, а не лише вибором компонента

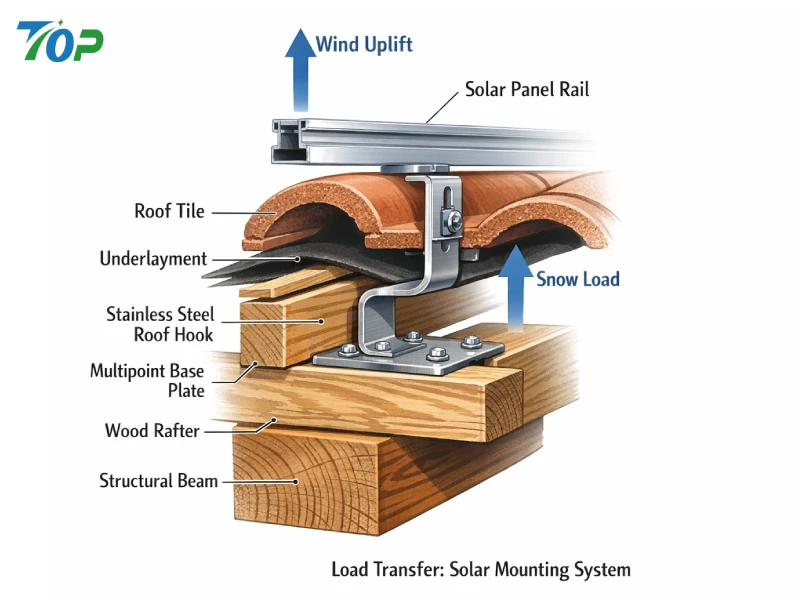

У сонячній установці на черепичному даху даховий гак служить основним структурним з’єднанням між монтажною рейкою фотоелектричної системи та несучими кроквами будівлі. Шлях навантаження виглядає наступним чином:

• Сонячний модуль → монтажна рейка → крюк для даху → кроква → будівельна конструкція

Сама плитка єнінесучий елемент конструкції. Більшість глиняної, бетонної та сланцевої черепиці призначені в основному для захисту від погодних умов, а не для концентрованих механічних навантажень. Коли aсонячна установка для черепичного дахуЯкщо система встановлена, гак повинен передавати навантаження безпосередньо на крокви, уникаючи надмірного навантаження на навколишні плитки.

З інженерної точки зору гак повинен витримувати:

• Власне навантаження (модулі + рейки + кріплення)
• Вітрове підняття і всмоктувальні навантаження
• Снігове навантаження (де застосовно)
• Напруги теплового розширення
• Динамічна втома понад 25 років

Міжнародні структурні стандарти, такі як ASCE 7 (Американське товариство інженерів-будівельників, 2022 р.), підкреслюють, що дахові сонячні системи повинні оцінюватися на вітрові навантаження з урахуванням висоти будівлі, категорії впливу та місцевої швидкості вітру. Тому гаки для даху слід вибирати з достатньою несучою здатністю та перевіреними характеристиками.

Ігнорування цих структурних реалій збільшує ризик:

• Розтріскування плитки через концентрацію точкового навантаження
• Деформація гака при підйомі
• Витягування кріплення із занижених крокв
• Проникнення води через неправильне очищення плитки

Тому вибір aгачок для даху з нержавіючої сталіЦе не просто стійкість до корозії — це забезпечення структурної сумісності з даховою системою.

2. Розуміння поширених типів черепичних дахів, які використовуються в сонячних проектах

Різні геометрії плитки вимагають принципово різнихсонячний гак для дахуконфігурації. Нижче наведено технічний розподіл поширених типів черепичних дахів, які зустрічаються в житлових, комерційних і легких промислових сонячних проектах.

2.1 Плоский бетонний черепичний дах

Плоска бетонна плитка широко використовується в Європі, Австралії та деяких частинах Азії. Зазвичай вони мають товщину 10–15 мм і мають профілі, що перекриваються.

Структурні характеристики:

• Відносно висока міцність на стиск
• Помірна крихкість
• Рівномірний профіль плоскої поверхні
• Фіксований вертикальний інтервал між плитками

всонячна установка для плоскої черепичної покрівліОсновним завданням проектування є забезпечення достатнього зазору між гачком і нижньою стороною плитки. Якщо висота гака недостатня, плитка буде лежати прямо на гаку, створюючи концентровані точки напруги.

Рекомендовані міркування:

• Гак для даху з регульованою висотою
• Широка опорна плита для кріплення крокв
• Мінімальний зазор між плиткою 3–5 мм

2.2 Дах з іспанської/римської вигнутої черепиці

Іспанська або римська плитка має хвилеподібний профіль з чергуванням опуклих і увігнутих вигинів. Ця плитка поширена в середземноморському кліматі та в елітних житлових будинках.

Інженерні виклики:

• Контакт з неплоскою поверхнею
• Змінна висота плитки
• Обмежений простір для установки між кривими
• Високий ризик поломки під час підйому

длясонячна установка для даху з іспанської черепиці, стандартний плоский гачок часто не підходить. Гачок повинен мати:

• Розширений діапазон регулювання по вертикалі
• Вузьке верхнє плече для розміщення під вигнутою плиткою
• Оптимізований бічний зсув для вирівнювання з кроквою

Невідповідність геометрії кривизни часто призводить до неправильного сидіння та відкритості водного шляху.

2.3 Шиферна черепиця

Шифер — це покрівельний матеріал з натурального каменю, який відомий своєю міцністю та естетичністю, але надзвичайно крихкий під точковим навантаженням.

Основні міркування:

• Низька стійкість до свердління
• Тонка товщина плитки
• Висока вартість заміни

всонячна установка для шиферної покрівліінсталяції, ультратонкі гачки або спеціалізовані прошивальні системи часто потрібні. Неправильне підняття шиферної плитки може спричинити невидимі мікротріщини, які згодом поширюються під час термічного циклу.

Оскільки шифер має мінімальну міцність на вигин, вирівнювання базової плити має бути точним, щоб уникнути передачі крутного моменту на поверхню плитки.

2.4 Покрівля з глиняної черепиці

Глиняна плитка легка, але дуже крихка. Вони виявляють гарну стійкість до погодних умов, але обмежену структурну стійкість до зосередженого навантаження.

Загальні ризики всонячні системи для черепичних дахівВикористання глиняної плитки включає:

• Розтріскування через перетягування
• Потрапляння води, якщо плитка не встановлена ​​належним чином
• Нерівномірний відстань між плитками впливає на розміщення гачка

Регульованийкрюк для черепичної покрівліз посиленим нижнім важелем і точним кліренсом плитки є важливим.

2.5 Покрівля з асфальтобетону (порівняльна довідка)

Незважаючи на те, що це не система черепиці, асфальтова черепиця часто порівнюється з черепичними дахами. У додатках для черепиці замість традиційних гачків для плитки зазвичай використовуються L-подібні ніжки з нашивкою.

Ця відмінність є критичною. Спроба використовувати гаки для черепиці на черепичних системах — або навпаки — ставить під загрозу цілісність гідроізоляції та порушує стандартну практику встановлення (International Code Council, 2021).

3. Основні технічні критерії вибору правильного сонячного гака для даху

При виборі aвиробник сонячних крюків для дахуабо оцінюючи моделі гаків, групи закупівель та інженери повинні оцінити наступні п’ять технічних параметрів.

3.1 Висота гака та регульований діапазон

Товщина плитки та висота нахлеста залежать від виробника та регіону. Нерегульований гак може призвести до недостатнього зазору або надмірного зазору, що погіршує передачу навантаження.

Найкраща практика:

• Регулювання по вертикалі ≥ 30–50 мм
• Зазор для запобігання прямому стисненню плитки
• Сумісність із системами Common Rail

Регульованість покращує гнучкість поля та зменшує потребу в інвентаризації кількох SKU.

3.2 Конструкція опорної плити та розподіл навантаження

Опорна плита кріпить гак до крокви. Вузька або тонка основа збільшує концентрацію напруги кріплення та зменшує опір висмикуванню.

Згідно з дослідженням структурного кріплення (American Wood Council, 2018), здатність до витягу залежить від глибини закладення та щільності деревини. Тому:

• Товщина опорної плити ≥ 4–5 мм з нержавіючої сталі
• Мінімум два конструктивних кріплення
• Дотримання межової відстані

3.3 Сорт матеріалу та стійкість до корозії

Найбільш преміальнийгаки для даху з нержавіючої сталівикористовуйте SUS304 або SUS316.

• SUS304: підходить для внутрішнього середовища
• SUS316: Рекомендується для прибережних регіонів або регіонів з високою солоністю

Корозія з часом зменшує міцність поперечного перерізу. Для систем із розрахунковим терміном служби 25 років вибір матеріалу має відповідати категорії впливу навколишнього середовища (ISO 9223).

3.4 Водонепроникна інтеграція

Підняття плитки створює тимчасове оголення підкладки. Неправильне перевстановлення або відсутність блимування збільшує ризик витоку.

Найкраща практика:

• Ущільнювальні накладки EPDM
• Сумісна перепрошивка, де потрібно
• Обрізка плитки замість надмірної сили

3.5 Сумісність з кроквами

Розміщення гаків обмежується відстанню крокв, зазвичай 400-600 мм. Якщо геометрія гака не допускає бокового зміщення, установка стає неефективною та структурно скомпрометованою.

Просунутийсонячний гак для дахуКонструкції включають можливість бічного регулювання для вирівнювання з елементами конструкції без навантаження на плитку.

4. Аналіз ризиків: наслідки неправильного вибору гаків для даху

Неналежнийсонячна установка на черепичному дахувибір компонентів збільшується:

• Час монтажу на 15–30%
• Матеріальні відходи через розбиту плитку
• Гарантійне покриття претензій щодо витоку
• Структурна відповідальність за подій вітру

Відмови, викликані вітром, були задокументовані в сонячних системах на дахах, де використовувалися невідповідні методи кріплення (Kopp та ін., 2012). У той час як модулям часто приділяється основна увага, кріплення обладнання часто визначає живучість системи.

Для груп із закупівель загальна встановлена ​​вартість має включати зменшення ризиків, а не лише вартість одиниці обладнання.

5. Стратегічні аспекти закупівель для комерційних проектів

Для комерційних проектів із кількома сайтами стандартизація aсонячна установка для черепичного дахурішення покращує:

• Контроль запасів
• Ефективність навчання інсталяції
• Послідовність забезпечення якості
• Довгострокова передбачуваність технічного обслуговування

Однак стандартизація не повинна перекривати інженерну сумісність. Правильний підхід - вибрати виробника, здатного:

• Надання звітів про випробування конструкцій
• Пропонуємо регульовані гачки
• Підтримка налаштування для унікальної геометрії плитки
• Забезпечення узгодженості партій для великих замовлень

У середовищі закупівель великих обсягів вибирайте правильний вибірвиробник сонячних крюків для дахустає рішенням про стратегічне партнерство, а не транзакційною покупкою.

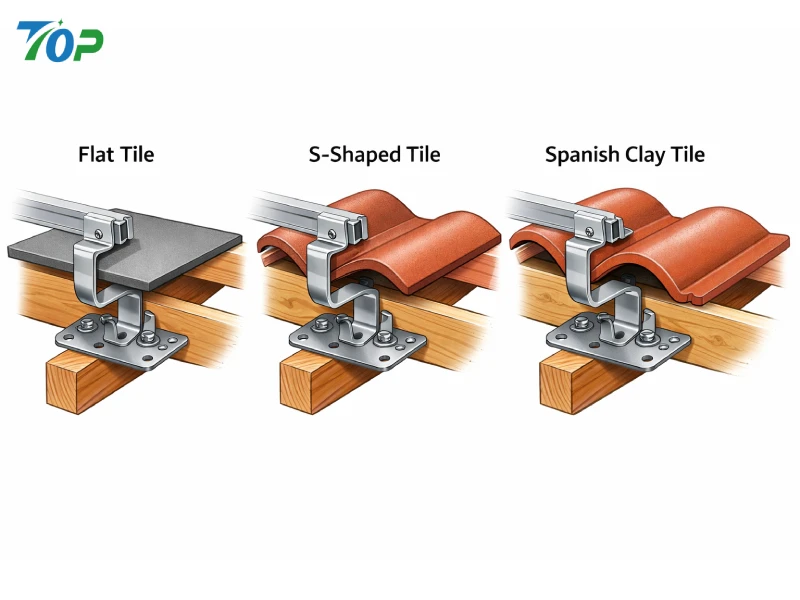

6. Матриця вибору гаків для сонячних дахів за типом черепиці

Для інженерних груп, які керують кількомасонячна установка на черепичному дахупроектів у різних регіонах, інструмент структурованого порівняння значно покращує ефективність прийняття рішень. Замість вибору aсонячний гак для дахуґрунтуючись виключно на зовнішньому вигляді або ціні, вибір повинен враховувати сумісність геометрії, поведінку перенесення навантаження, вплив навколишнього середовища та допуск на встановлення.

Наведена нижче матриця надає практичну довідкову структуру для підбору типів гаків до категорій черепиці. Остаточна інженерна валідація завжди повинна враховувати структурні розрахунки для конкретної ділянки відповідно до місцевих будівельних норм.

Тип плитки	Рекомендована конфігурація гака	Вимоги до регулюваності	Клас матеріалу	Рівень ризику встановлення	Інженерні нотатки
Плоска бетонна плитка	Стандартний регульований плоский гачок	Регулювання по вертикалі 30–50 мм	SUS304 (внутрішній) / SUS316 (прибережний)	Середній	Забезпечте зазор між плиткою ≥3 мм, щоб запобігти напрузі стиснення
Іспанська/римська вигнута плитка	Вузький подовжений регульований гачок	50 мм + вертикальний діапазон	SUS304 / SUS316	Високий	Вимагає сумісного з кривизною плеча та бічного зсуву
Сланцева плитка	Ультратонкий гачок або інтегрована система миготіння	Мінімальна висота, точне вирівнювання	Бажано SUS316	Дуже висока	Уникайте точкового навантаження на шифер; розглянути інтеграцію миготіння
Глиняна плитка	Посилений регульований гачок для нижньої частини плеча	30–40 мм	SUS304 / SUS316	Високий	Запобігайте надмірному затягуванню; підтримувати рівномірне пересаджування плитки

Ця матриця відбору демонструє, що універсального не існуєкрюк для черепичної покрівліпрограми. Кожна конфігурація повинна відповідати геометрії плитки та структурній поведінці.

7. Детальні технічні міркування за категорією плитки

7.1 Плоский бетонний черепичний дах: структурна стабільність із контрольованим зазором

Системи з плоскою черепицею відносно зручні для встановлення порівняно з вигнутими або шиферними дахами. Однак неправильний вибір висоти гака все одно може спричинити стиснення плитки або нестабільність підйому.

Основні інженерні напрямки:

• Товщина плеча гака, достатня для того, щоб протистояти вигину під впливом вітру
• Ширина опорної плити сумісна зі стандартним кроквяним кроком (400–600 мм)
• Щонайменше два структурних шурупи на гак
• Відповідність вимогам ASCE 7 щодо розрахунку вітрового навантаження

У зонах із сильним вітром сила підйому може перевищувати 2,0 кПа залежно від класифікації зон даху (ASCE, 2022). Таким чином, перевірка допустимого опору висмикуванню кріплень є важливою при виборі aсонячна установка для плоскої черепичної покрівлі.

7.2 Дах з іспанської/римської черепиці: керування кривизною та перенесенням навантаження

Вигнуті черепичні системи створюють асиметричні шляхи навантаження. Гачок повинен проходити між увігнутою та опуклою поверхнями плитки, не створюючи концентрації напруги.

Критичні параметри конструкції:

• Допуск на кривизну плеча
• Бічне регулювання для вирівнювання крокв
• Збільшена вертикальна висота, щоб очистити виступи плитки
• Випробування конструкції в умовах ексцентричного навантаження

Оскільки вигнута плитка часто руйнується під час монтажу, вибирайте регульованусонячний гак для дахузменшує витрати на доопрацювання та скорочує цикли встановлення.

7.3 Шиферний черепичний дах: точне проектування та зменшення ризиків

Монтаж шиферної покрівлі вимагає найвищої інженерної дисципліни. На відміну від глини або бетону, шифер не витримує ударів або концентрованого крутного моменту.

длясонячна установка для шиферної покрівлісистеми, враховуйте:

• Низькопрофільна геометрія гачка
• Стратегія попереднього свердління із захистом від водонепроникної мембрани
• Інтеграція з металевою окантовкою, де це дозволено
• Використання корозійностійкого SUS316 для забезпечення тривалої довговічності

Помилки при монтажі шиферних дахів часто призводять до прихованих пошкоджень — мікротріщин, які поширюються через цикли замерзання-відтавання (International Code Council, 2021).

7.4 Покрівля з глиняної черепиці: контроль крихкості та крутного моменту

Глиняна плитка демонструє низьку міцність на розрив і обмежений допуск на вигин. Надмірне затягування кріплень є однією з найпоширеніших причин поломки.

Кращі практики:

• Кріпильні інструменти з регулюванням крутного моменту
• Рівномірна обрізка плитки для зазору гачка
• Конструкція опорної плити з розподілом напруги
• Візуальний огляд після переукладання плитки

Вибір посиленогогачок для даху з нержавіючої сталіпідвищує надійність конструкцій глиняних покрівель.

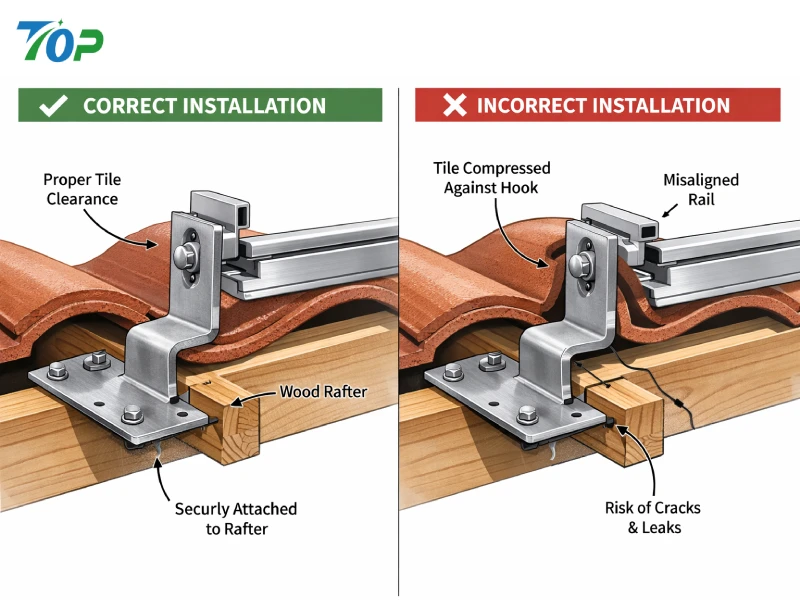

8. Поширені помилки встановлення, які збільшують ризик проекту

По всій комерційнійсонячна установка на черепичному дахупроекти, наступні помилки, що повторюються, сприяють перевитратам коштів і довгостроковій відповідальності:

8.1 Використання універсального гачка для всіх типів плитки

Спроба стандартизувати за допомогою моделі з одним гачком часто призводить до зміщення та пошкодження плитки. Потрібні рішення, пов’язані з геометрією.

8.2 Ігнорування зміни зони вітрового навантаження

Кути та краї даху відчувають більші сили підйому. Відстань між крюками має відображати класифікацію зон відповідно до структурних кодів.

8.3 Недостатній зазор між плиткою

Прямий контакт плитки з гаком передає навантаження на крихкі покрівельні матеріали, що збільшує ризик розлому.

8.4 Недостатня глибина закладення кріплення

Здатність висунути кріплення залежить від глибини закладення та щільності деревини (American Wood Council, 2018). Недооцінка цих параметрів знижує запас безпеки системи.

8.5 Неврахування теплового розширення

Монтажні рейки з нержавіючої сталі та алюмінію розширюються з різною швидкістю. Неправильна конструкція може призвести до тривалого напруження гачкових з’єднань.

9. Ефективність монтажу та оптимізація трудовитрат

Вибір правильноговиробник сонячних крюків для дахуможе значно вплинути на ефективність установки.

Функції, що покращують продуктивність поля:

• Попередньо зібрані регульовані компоненти
• Чітка документація щодо структурного навантаження
• Послідовність партій для великих замовлень на закупівлю
• Сумісний дизайн залізничного інтерфейсу

Дослідження продуктивності будівництва показують, що спрощення встановлення скорочує робочий час на 10–25% у системах, що повторюються (Gould & Joyce, 2014). У великих дахових портфелях сонячних батарей така економія суттєво впливає на маржу проекту.

10. Перевірка інженерного навантаження та документація

Для комерційних розробників сонячної енергії та EPC-підрядників документація є важливою. Надійнийсонячний гак для дахупостачальник повинен надати:

• Звіти про випробування механічного навантаження
• Сертифікати матеріалів (SUS304 / SUS316)
• Дані аналізу кінцевих елементів (за наявності)
• Класифікація стійкості до корозії
• Записи простежуваності контролю якості

Дослідження випробування вітровим навантаженням (Kopp et al., 2012) демонструє, що цілісність кріплень часто є обмежуючим фактором продуктивності дахової системи. Тому вибір гачка має підтверджуватися механічними доказами, а не припущеннями.

11. Аналіз витрат і вигод: поза ціною за одиницю

Рішення щодо закупівель повинні враховувати вартість життєвого циклу, а не початкову вартість одиниці. Нижча цінакрюк для черепичної покрівліякому бракує регулюваності або структурної сертифікації, може призвести до:

• Вищі витрати на заміну плитки
• Збільшена тривалість монтажу
• Страхові спори після погодних явищ
• Знижена довгострокова надійність

Підхід загальної вартості включає:

• Вартість матеріалу
• Вартість праці
• Вартість зниження ризику
• Гарантійна експозиція
• Передбачуваність технічного обслуговування

При цілісній оцінці сконструйовано регулюєтьсясонячний гак для дахусистеми часто дають кращу віддачу від інвестицій у великих комерційних портфелях.

12. Як вибрати правильного виробника сонячних гаків для даху для великомасштабних проектів

У комерційному та портфоліо-орієнтованому розробці дахової сонячної енергії вибір aвиробник сонячних крюків для дахує стратегічним інженерним рішенням та рішенням з управління ризиками. Можливості проектування виробника, контроль виробництва та прозорість документації безпосередньо впливають на ефективність монтажу, надійність конструкції та довгострокову продуктивність активів.

Окрім оцінки ціни та часу доставки, групи закупівель та інженери повинні оцінювати наступні параметри під час пошуку постачальниківсонячний гак для дахусистеми для проектів сонячного монтажу черепичних дахів.

12.1 Інженерні можливості та перевірка конструкції

Кваліфікований виробник повинен надати механічні перевірочні дані, які демонструють несучу здатність за імітованих умов підйому вітру та тиску вниз.

Основні документи для запиту:

• Протоколи випробувань на статичні навантаження
• Сертифікація міцності матеріалу на розрив
• Документація аналізу кінцевих елементів (FEA).
• Перевірка сумісності кріплення
• Класифікація стійкості до корозії відповідно до ISO 9223

Системи кріплення часто є найслабшою ланкою сонячних установок на даху. Дослідження вітрової техніки підтверджують, що системи, встановлені на даху, слід оцінювати як інтегровані структурні вузли, а не ізольовані компоненти (Kopp та ін., 2012). Постачальник, який не може надати задокументовані докази випробувань, створює ризик проекту, якого можна уникнути.

12.2 Якість матеріалу та відстеження

Найбільш високопродуктивнийгаки для даху з нержавіючої сталівиготовлені з нержавіючої сталі SUS304 або SUS316. Однак одного класу матеріалу недостатньо; відстеження та узгодженість однаково важливі.

Для закупівель у масштабі портфеля системи контролю якості повинні включати:

• Сертифікація матеріалів на рівні партії
• Перевірка допуску розмірів
• Перевірка однорідності обробки поверхні
• Перевірка цілісності зварного шва (за наявності)

Корозія з часом зменшує ефективну площу поперечного перерізу та міцність конструкції. Для прибережних регіонів або регіонів з високою вологістю зазвичай рекомендується використовувати SUS316 для збереження 25-річної довговічності.

12.3 Можливість налаштування та оптимізація SKU

Виробники, що пропонують модульні регульовані конструкції гачків, зменшують складність інвентарю. Замість зберігання кількох моделей із фіксованою висотою, регульованакрюк для черепичної покрівлісистеми можуть покривати плоску, глиняну плитку та плитку середньої кривизни.

Ця гнучкість покращує:

• Ефективність складу
• Можливість монтажу
• Зменшені модифікації полів
• Швидші цикли закупівель

З точки зору вартості життєвого циклу, адаптивні гакові системи часто забезпечують вищу довгострокову цінність порівняно з недорогими альтернативами з фіксованою геометрією.

12.4 Виробнича потужність і стабільність поставок

Великі комерційні портфелі сонячних батарей вимагають узгоджених графіків доставки. Збій у постачанні монтажного обладнання може затримати монтажні бригади та вплинути на терміни введення в експлуатацію.

Надійнийсонячна установка для черепичного дахупостачальник повинен продемонструвати:

• Масштабовані виробничі лінії
• Прозорість часу виконання
• Можливість експортної логістики
• Постійна повторюваність розмірів

Узгодженість особливо важлива, оскільки зміна розмірів у висоті гака або вирівнювання опорної плити може спричинити зсув рейок на великих прольотах даху.

13. Модель інженерної співпраці для комерційних установок

Для портфоліо комерційних і багатофункціональних будівель на даху, співпраця між установником івиробник сонячних крюків для дахумає відбутися до завершення опису матеріалів.

Оптимізований робочий процес зазвичай включає:

1. Огляд документації конструкції даху
2. Визначення типу плитки та вимірювання товщини
3. Розрахунок вітрового та снігового навантаження відповідно до місцевих норм
4. Планування розташування гаків
5. Специфікація конструкційного кріплення
6. Перевірка прототипу (якщо потрібно)

Інтеграція цих етапів під час попереднього будівництва зменшує кількість замовлень на зміни та польових коригувань. Відповідно до ASCE 7 (2022), дахові системи повинні враховувати характерний для зони тиск підйому вітру. Інженерний внесок на етапі кріплення забезпечує відповідність і покращує стійкість конструкції.

14. Довгострокові міркування щодо продуктивності монтажу сонячної панелі на черепичному даху

При оцінюваннісонячний гак для дахудовгострокова надійність так само важлива, як і ефективність початкового встановлення.

14.1 Теплове розширення та втома

Монтажні рейки для сонячних батарей зазвичай виготовлені з алюмінію, а гачки – з нержавіючої сталі. Диференціальне розширення між матеріалами створює циклічні напруги в точках з’єднання. З 25-річним терміном служби стає актуальною стійкість до втоми.

14.2 Класифікація корозійного середовища

ISO 9223 класифікує рівні атмосферної корозійності. Прибережні середовища (категорії C4–C5) потребують матеріалів з більш високою корозійною стійкістю. У таких випадках для запобігання точкової корозії рекомендується SUS316.

14.3 Доступність обслуговування

Гачки повинні забезпечувати доступ для огляду без повного видалення модуля. Ефективна конструкція технічного обслуговування покращує довгострокову стабільність роботи.

15. Часті запитання про сонячні гаки для даху

15.1 Чи може один сонячний гак підійти до всіх типів черепиці?

Ні. Геометрія плитки значно відрізняється. Регульовані дизайни можуть охоплювати кілька категорій плитки, але сланець і сильно вигнута іспанська плитка часто вимагають спеціальних конфігурацій.

15.2 Як виміряти висоту плитки перед вибором гака?

Виміряйте загальну товщину плитки та висоту нахлеста. Переконайтеся, що вибрана висота гачка забезпечує достатній зазор, не стискаючи поверхню плитки.

15.3 Який матеріал найкраще підійде для монтажу сонячної панелі з черепичної даху?

Нержавіюча сталь SUS316 рекомендована для високої солоності або морських середовищ через покращену стійкість до корозії.

15.4 Скільки гаків для даху потрібно на кіловат?

Кількість гаків залежить від класифікації вітрової зони, розміру модуля та прольоту рейки. Розрахунки конструкції повинні відповідати критеріям навантаження ASCE 7.

15.5 Чи потрібні сонячні гаки для даху?

У деяких системах черепичних покрівель рекомендується інтеграція захисної або водонепроникної мембрани для покращення довгострокового запобігання протіканню.

15.6 Що спричиняє розтріскування плитки під час монтажу?

Поширені причини включають недостатній зазор, надмірне затягування, неправильну техніку підйому та нерівномірний розподіл навантаження.

15.7 Як можна скоротити час встановлення?

Використання регульованих попередньо зібраних гачків і стандартизованих інтерфейсів рейок значно підвищує ефективність монтажу.

16. Стратегічний висновок: інженерна точність сприяє прибутковості проекту

Вибір правильногосонячний гак для дахудля aсонячна система монтажу на черепичному дахує багатовимірним інженерним рішенням. Геометрію плитки, поведінку передачі навантаження, корозійне середовище та робочий процес встановлення слід оцінювати разом.

Для комерційних проектів система кріплення визначає:

• Конструктивна відповідність
• Продуктивність монтажу
• Гарантійна експозиція
• Вартість обслуговування протягом життєвого циклу
• Надійність на рівні портфоліо

Добре продуманий регульованийкрюк для черепичної покрівлізменшує невизначеність поля, покращує розподіл навантаження та підвищує водонепроникність. При підтримці задокументованої структурної перевірки та узгодженості виробництва такі системи забезпечують довгострокову стабільність і вимірні економічні переваги.

Інженерна точність на рівні кріплення безпосередньо перетворюється на покращену маржу проекту та зниження операційного ризику. Для монтажників, підрядників EPC та груп із закупівель, які керують портфелями сонячних батарей для черепичних дахів, вибір правильноговиробник сонячних крюків для дахуце не просто рішення щодо джерела, це структурна стратегія.

Список літератури

• Американське товариство інженерів-будівельників. (2022).Мінімальні розрахункові навантаження та відповідні критерії для будівель та інших споруд (ASCE/SEI 7-22). ASCE.
• Американська рада з деревини. (2018).Національні технічні умови на проектування дерев'яних конструкцій (NDS). Американська рада з деревини.
• Міжнародна організація стандартизації. (2012).ISO 9223: Корозія металів і сплавів. Корозійність атмосфери. Класифікація. ISO.
• Рада з міжнародних кодів. (2021).Міжнародний код проживання (IRC). ICC.
• Копп, Г. А., Фаркуар, С., і Моррісон, М. (2012). Вітрове навантаження на сонячні панелі на даху.Журнал вітрової техніки та промислової аеродинаміки, 111, 100–111.
