Як встановити сонячну панель на дах?

Встановлення сонячної електростанції може принести багато переваг, наприклад, заощадити на рахунках за електроенергію або навіть повністю відмовитися від неї.

Щоб насолоджуватися багатьма зручностями сонячної енергії, її встановлення на даху є найвигіднішим варіантом.

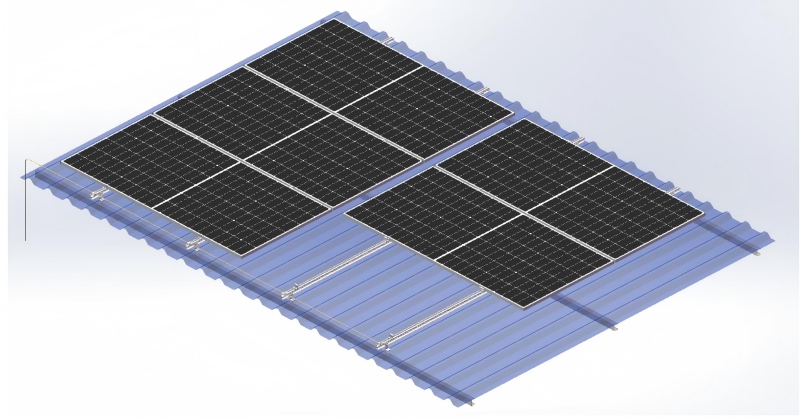

Керівництво з монтажу сонячної панелі на даху

Від необхідних компонентів і матеріалів до найкращих місць установки та покрокових інструкцій з експлуатації, всю необхідну інформацію можна знайти тут. Візьміть з собою компонент фіксованої установкиL-стопиі напрямні рейки як приклад. Компоненти, необхідні для встановлення стаціонарних сонячних панелей, значною мірою залежать від виробника, але вони більш-менш однакові для будь-якого способу встановлення сонячних панелей. У повний набір входять компоненти, інверторні кабелі, роз'єми MC4, L-контакти + напрямні, кронштейни з алюмінієвого сплаву і т.д., а головне - будівельні інструменти. У цьому типі монтажної системи вам потрібно просвердлити отвори в з’єднувальних частинах і закріпити їх на монтажних напрямних, щоб забезпечити надійне встановлення всієї конструкції на даху. Набір монтажних комплектів опорних кронштейнів цілком може задовольнити цю вимогу встановлення. Інші способи монтажу включають болтове встановлення та встановлення притискного блоку. Окрім цього, вам також потрібно підготувати наступні інструменти: • гайковий ключ • косинець • водонепроникний брезент тощо.

У цьому корпусі використовуються алюмінієві матеріали з L-подібними ніжками та напрямними. Цей матеріал відрізняється високою міцністю, невеликою вагою і стійкістю до корозії. Алюмінієві матеріали легко переробляються в кутові матеріали, які підходять для звичайних інструментів і людей не настільки професійних. Крім того, алюміній сумісний з каркасами більшості сонячних панелей, тому сім’ї можуть встановлювати їх самостійно, не викликаючи професіоналів.

Нижче наведено докладні кроки встановлення:

Будь ласка, уважно прочитайте весь цей посібник перед установкою сонячної системи на даху.

*Суворе дотримання інструкцій зі встановлення рішення для кріплення на даху з L-подібними ніжками відповідатиме структурним вимогам виробу та відповідним стандартам. Під час встановлення обов’язково дотримуйтеся відповідних правил безпеки та зверніть увагу на відповідні регіональні норми.

Установники повинні дотримуватися наступних норм.

1. Дотримуйтеся всіх відповідних місцевих або національних будівельних норм, у тому числі тих, які можуть замінити цей посібник;

2. Переконайтеся, що такі продукти, як кронштейни, підходять для певних установок і умов встановлення;

3. Будь ласка, використовуйте аксесуари, надані нашою компанією, та інструменти для встановлення, які ви взяли з собою. (Наша компанія не несе відповідальності за будівництво з використанням замінних аксесуарів);

4. Як утилізувати: Будь ласка, дотримуйтесь місцевих правил;

5. Оперативний персонал: забезпечити не менше двох професійних монтажників сонячних панелей;

6. Переконайтеся, що монтаж пов’язаного з електрообладнанням обладнання виконується професійними електриками;

7. Забезпечте безпечне встановлення електричних компонентів масиву сонячних панелей.

Основні характеристики

a. В основному використовується для покрівлі з кольорової сталевої черепиці у формі сходів, що підтримується дерев’яними балками або сталевими балками

b. Легкий дизайн, міцний і красивий, простий у збірці та швидкій установці

в. Підходить для всіх типів каркасних і безкаркасних сонячних панелей на ринку

d. Компоненти попередньо зібрані на заводі та належним чином упаковані, щоб заощадити час встановлення на місці

1. Опис

Ця система використовує аксесуари з алюмінієвого сплаву,алюмінієві рейкиі болти з нержавіючої сталі, і підходить для покрівлі з кольорової сталевої черепиці у формі сходів, що підтримується дерев’яними балками або сталевими балками.

Перед встановленням системи уважно прочитайте наступні інструкції з встановлення. Дотримуйтеся місцевих законів під час встановлення.

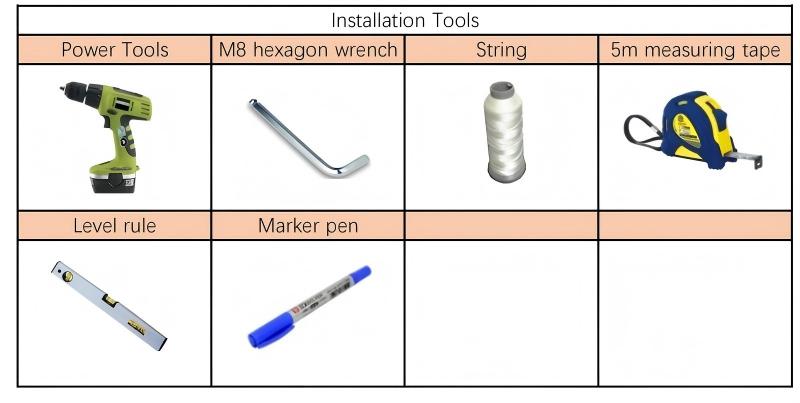

2. Інструменти встановлення

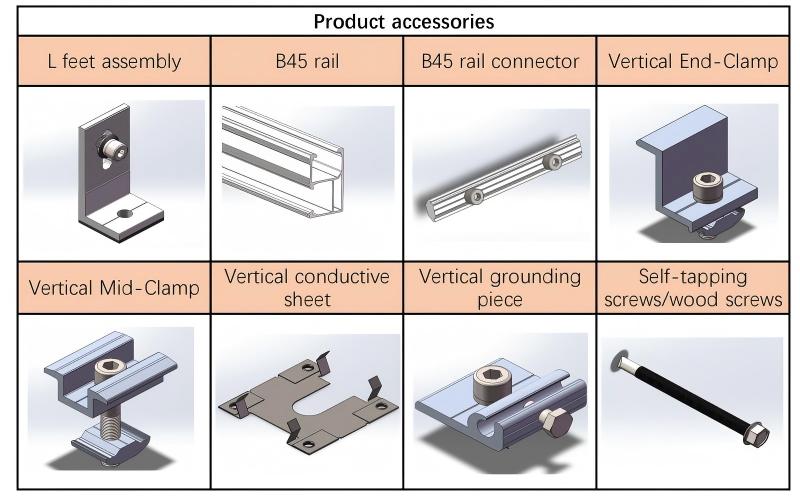

3. Аксесуари для продукту

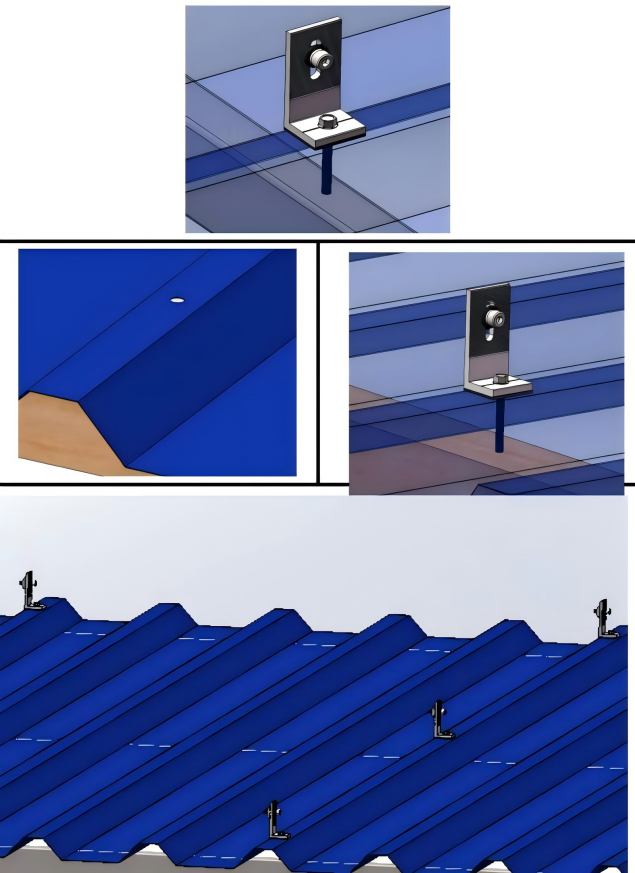

4.1 Встановлення L-подібної ніжки

Залежно від матеріалу опорної балки використовуйте самосвердлувальні шурупи (опорна балка — це сталева балка) або шурупи (опорна балка — це дерев’яна балка), щоб встановити та закріпити вузол L-подібних ніжок у верхньому положенні сталевої плитки трапецієподібного кольору.

PS: Якщо прогони, що підтримують трапецієподібні сталеві плитки, виготовлені з дерев’яних балок, необхідно заздалегідь просвердлити невеликий отвір φ6 мм у кольорових сталевих плитках за допомогою свердлильного інструменту, щоб полегшити вставлення шурупів по дереву.

Розташуйте відповідно до креслення та встановіть решту L-подібних ніжок, використовуючи описаний вище метод.

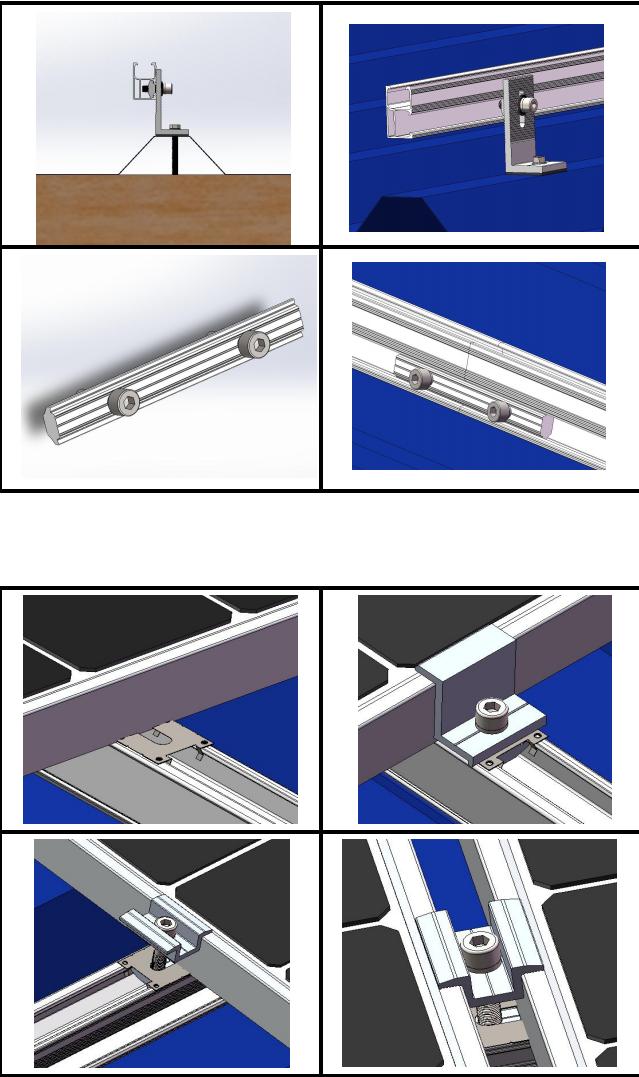

4.2 Встановлення рейки B45

Відрегулюйте напрям гофрованої поверхні рейки B45, щоб вирівняти її з гофрованою поверхнею вже встановленого та закріпленого компонента L-ніжок, і за допомогою шестигранного ключа M8 затягніть шестигранний болт на гаку, щоб зафіксувати рейку.

Встановіть рейковий з’єднувач у місці з’єднання рейки та за допомогою шестигранного ключа M8 затягніть шестигранні болти на рейковому з’єднанні, щоб зафіксувати з’єднання з обох кінців.

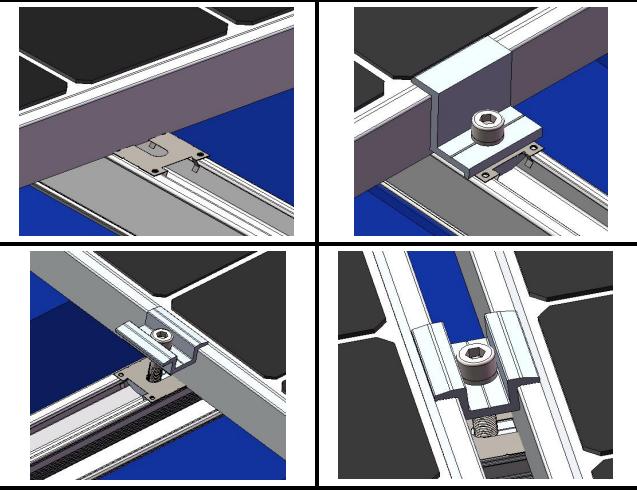

4.3 Встановлення сонячних панелей

Помістіть сонячну панель на рейку, відрегулюйте положення кінцевого вузла та зафіксуйте її кінцевим затискачем (якщо оснащено струмопровідним листом, натисніть струмопровідний лист у паз рейки, відрегулюйте положення та притисніть один кінець струмопровідного листа металевим каркасом сонячної панелі).

Відрегулювавши положення середньої сонячної панелі, зафіксуйте її за допомогоюСередній затиск(якщо оснащено струмопровідним листом, натисніть на струмопровідний лист у паз рейки, а після регулювання положення використовуйте металеві каркаси сонячних панелей з обох сторін, щоб притиснути два кінці струмопровідного листа)

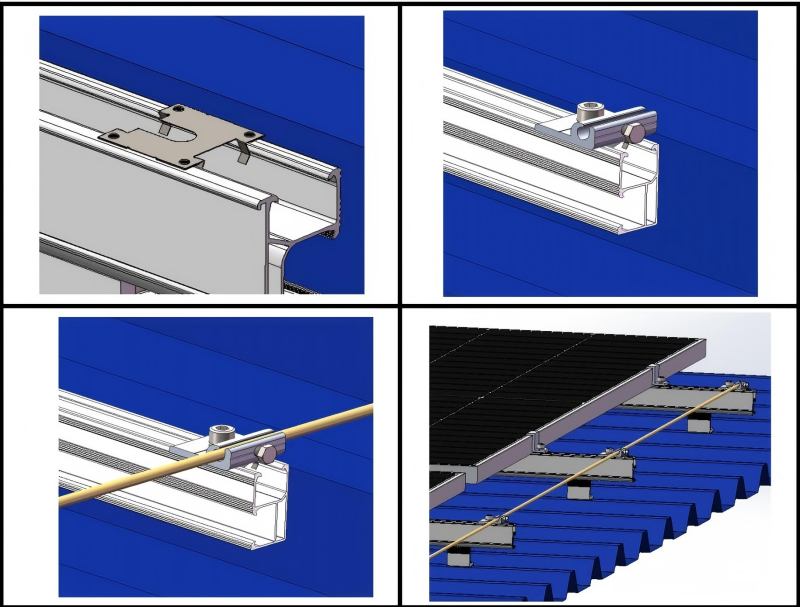

4.4 Встановлення заземлювача

(1) Встановіть струмопровідний лист на кінці рейки.

(2) Потім встановіть компонент заземлення.

(3) Встановіть затискачі заземлення на кінцях решти рейок.

(4) Пропустіть мідний дріт через ці затискачі заземлення, затягніть шестигранні болти та нарешті заземліть мідний дріт заземлення.
