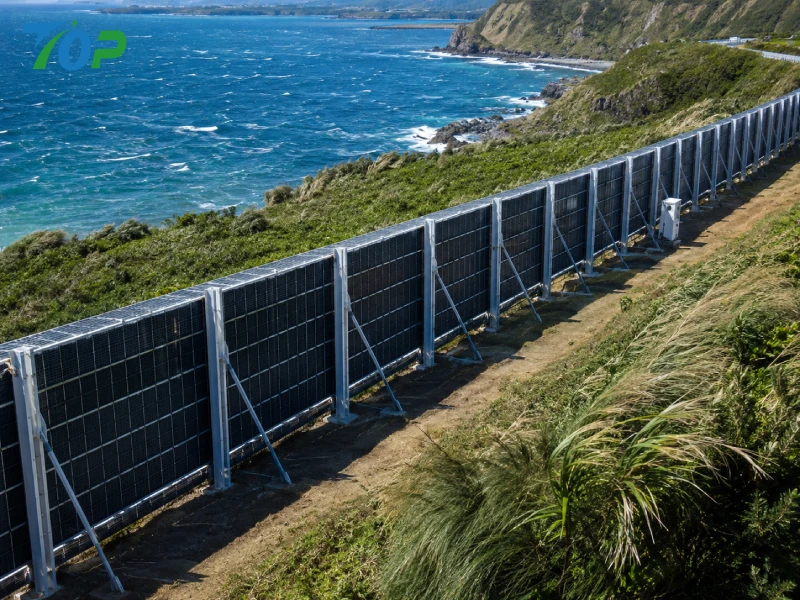

Підсилення фотоелектричної огорожі в регіоні з сильним вітром: інженерний посібник для підрядників і монтажників EPC

Рішення структурного посилення для систем фотоелектричних огорож із сильним вітром

Конструкції з армованого алюмінієвого сплаву проти традиційної сталі

Вибір матеріалу – одне з найважливіших рішень уАрмування фотоелектричної огорожі, особливо в умовах сильного вітру та корозійних середовищ. Традиційні оцинковані сталеві конструкції, незважаючи на економічну ефективність у короткостроковій перспективі, часто страждають від прискореної деградації в прибережних або вологих регіонах. Навпаки, системи з високоміцних алюмінієвих сплавів пропонують чудовий баланс між вагою, стійкістю до корозії та конструктивними характеристиками.

З інженерної точки зору, алюмінієвий сплав (зазвичай 6005-T5 або 6063-T6) забезпечує чудову міцність на розрив, значно зменшуючи власне навантаження на фундамент. Це зменшення ваги безпосередньо покращує ефективність монтажу та зменшує витрати на транспортування — ключові міркування для підрядників EPC, які керують великомасштабним розгортанням.

У парі зКріплення з нержавіючої сталі SUS304, алюмінієві конструкції утворюють корозійно-стійку систему, здатну витримувати вплив соляних бризок понад 720 годин. У порівнянні з гарячеоцинкованою (HDG) сталлю, на якій з часом можуть утворюватися дефекти покриття, ця комбінація забезпечує тривалу довговічність при мінімальному обслуговуванні.

Оптимізований дизайн стійки для захисту від вітру

Стовпи огорожі є основними несучими компонентами в будь-якій сонячній огорожі. У регіонах із сильним вітром невідповідна конструкція стовпів є однією з основних причин руйнування конструкції. Посилені фотоелектричні огорожі вимагають стовпів зі збільшеною товщиною стінок, як правило, ≥2,0 мм, щоб протистояти згинанню та прогину під дією бічних вітрових навантажень.

Не менш важливим єглибина закладення. Для більшості застосувань із сильним вітром рекомендована мінімальна глибина 800 мм, хоча вона може збільшуватися залежно від умов ґрунту та класу вітру. Глибше заглиблення підвищує стійкість до моментів перекидання та сил підйому.

Удосконалені конструкції також можуть включати:

• Капелюшні або С-подібні профілі стовпів для покращеного моменту інерції
• Посилені опорні плити для бетонних систем
• Функції проти обертання для запобігання нестабільності при крученні

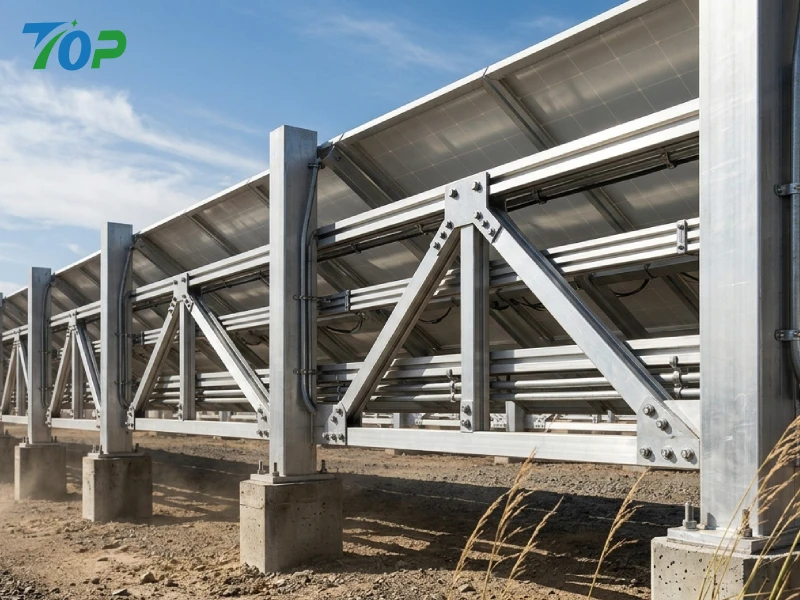

Конструкція поперечних розкосів і трикутної арматури

Один з найефективніших способів підвищення жорсткості конструкції ввітростійкі фотоелектричні огорожічерез поперечне скріплення. Завдяки введенню діагональних елементів навантаження можна перерозподілити між декількома конструктивними елементами, значно зменшуючи концентрацію напруги при критичному نقاط.

Трикутна геометрія армування є особливо ефективною, оскільки вона перетворює сили згину в осьові сили, які матеріали можуть витримувати більш ефективно. Такий підхід до конструкції мінімізує деформацію під тиском вітру та підвищує загальну стабільність системи.

Для EPC-підрядників використання попередньо сконструйованих кріпильних модулів також може оптимізувати установку, скорочуючи час виготовлення на місці, зберігаючи при цьому точність проектування.

Високоміцні кріплення та затискні системи

Кріпильні елементи часто залишаються без уваги, але вони відіграють вирішальну роль у збереженні структурної цілісності під динамічними вітровими навантаженнями. У разі сильного вітру всі болти, гайки та затискачі повинні бути виготовлені зНержавіюча сталь SUS304 або SUS316щоб забезпечити міцність і стійкість до корозії.

Контроль крутного моменту не менш важливий. Недостатньо затягнуті болти можуть з часом ослабнути, а надто затягнуті кріпильні елементи можуть втомитися. Впровадження установки з контрольованим крутним моментом — як правило, з використанням каліброваних динамометричних ключів — забезпечує стабільне попереднє натягування в усіх з’єднаннях.

Рекомендовані практики включають:

• Використання шайб, що запобігають ослабленню, або контргайок
• Нанесення різьбових фіксаторів у критичних з'єднаннях
• Проведення перевірки крутного моменту після монтажу

Аеродинамічна оптимізація

Крім структурного посилення, аеродинамічний дизайн відіграє ключову роль у зниженні вітрового навантаження. Тверді панелі огорожі можуть створювати значний опір вітру, що призводить до вищих показників температури на конструктивних компонентах. Навпаки, оптимізовані конструкції забезпечують частковий потік повітря, зменшуючи загальне навантаження.

Ефективні стратегії включають:

• Запровадження контрольованого інтервалу між панелями
• Використання систем огорож із перфорацією або сіткою
• Регулювання кутів нахилу панелі для мінімізації коефіцієнтів опору

Ці оптимізації конструкції не тільки підвищують продуктивність конструкції, але й зменшують вимоги до матеріалів, сприяючи кращій економічній ефективності та підвищенню рентабельності інвестицій.

Розробка фундаменту для стійкості фотоелектричної огорожі в зонах із сильним вітром

Порівняння ґрунтового кріплення та бетонного фундаменту

Вибір між забитими опорами та бетонними фундаментами безпосередньо впливає на стабільність системи та швидкість встановлення. Наземні системи встановлюються швидше та економічніше у відповідних ґрунтових умовах, але вони можуть мати обмежений опір у зонах із дуже сильним вітром.

Бетонні фундаменти, хоч і більш трудомісткі, забезпечують високу несучу здатність і рекомендуються для:

• Прибережні регіони з сильним вітром
• М'які або піщані ґрунти з низькою несучою здатністю
• Проекти, що вимагають тривалої надійності конструкції

Вплив стану ґрунту (пісок, глина, скеляста місцевість)

Характеристики грунту безпосередньо впливають на продуктивність фундаменту. Піщані ґрунти, наприклад, мають низький бічний опір і можуть вимагати глибшого закладення або більших бетонних фундаментів. Глинисті ґрунти можуть забезпечити кращу когезію, але можуть бути сприйнятливими до розширення та звуження, спричинених водою.

Кам’яниста місцевість, хоча й має високу несучу здатність, створює труднощі при монтажі, які можуть потребувати спеціального бурового обладнання. Для підрядників EPC проведення геотехнічних досліджень перед установкою є важливим для вибору відповідної конструкції фундаменту.

Рекомендована глибина та діаметр фундаменту за класом вітру

Проект фундаменту повинен узгоджуватися з місцевими класифікаціями вітру. Як загальне керівництво:

• Зони помірного вітру: глибина закладення 600–800 мм
• Зони сильного вітру: глибина закладення 800–1200 мм
• Зони екстремального вітру (схильні до тайфунів): ≥1200 мм із залізобетоном

Діаметр фундаменту також слід пропорційно збільшити, щоб протистояти силам підйому, особливо в м’яких ґрунтах.

Методи дизайну проти підйому

Підйомні сили, створювані сильними вітрами, можуть скомпрометувати навіть добре спроектовані конструкції, якщо їх не розглянути належним чином. Ефективні стратегії запобігання підйому включають:

• За допомогою анкерних болтів, закріплених у бетонних фундаментах
• Включає збільшені опорні основи для підвищення опору وزن
• Додавання ґрунтових анкерів або гвинтових паль для додаткової стабільності

Ці заходи особливо важливі в прибережних регіонах і регіонах, схильних до тайфунів, де вертикальні сили вітру можуть бути такими ж критичними, як і бічні навантаження.

Гідроізоляція та антикорозійне проектування в прибережних умовах із сильним вітром

Стійкість до сольових бризок (стандарт випробувань ≥720 год)

У прибережних умовах корозія є головним фактором, що впливає на термін служби системи. ВисокоякіснийСистеми посилення фотоелектричних огорожмає пройти стандарти випробування соляним туманом щонайменше 720 годин, щоб гарантувати тривалу довговічність.

Цей рівень стійкості необхідний для запобігання деградації конструкції та збереження механічних характеристик з часом.

Вибір матеріалу: сталь SUS304 проти SUS316 або HDG

Вибір матеріалу значно впливає на стійкість до корозії:

• SUS304:Стандартний варіант із чудовою стійкістю до корозії для більшості середовищ
• SUS316:Підвищена стійкість до корозійних прибережних або промислових зон
• HDG сталь:Нижча вартість, але менша довговічність в умовах великого вмісту солі

Для покупців B2B вибір відповідного матеріалу забезпечує оптимальний баланс між ціною та ефективністю.

Ущільнювач EPDM і конструкція механічного стиснення

Попадання води може пошкодити як структурні компоненти, так і електричні системи. Гумове ущільнення EPDM у поєднанні з механічним стисненням забезпечує надійну гідроізоляцію точок з’єднання та монтажних інтерфейсів.

Така конструкція забезпечує довгострокову ефективність ущільнення навіть при температурному розширенні та звуженні.

Довгострокова довговічність проти вартості обслуговування

Хоча високоякісні матеріали та стратегії зміцнення можуть збільшити початкові витрати, вони значно зменшують частоту технічного обслуговування та потреби в заміні. Для підрядників і дистриб’юторів EPC це означає зниження витрат протягом життєвого циклу та підвищення прибутковості проекту.

Зрештою, інвестування в міцнийАрмування фотоелектричної огорожірішення — це стратегічне рішення, яке підвищує надійність системи, мінімізує ризик і забезпечує чудову рентабельність інвестицій в умовах сильного вітру.

Оптимізація ефективності встановлення для EPC-підрядників

Попередньо зібрані компоненти для зменшення праці на місці

У проектах у регіонах із сильним вітром ефективність монтажу залежить не лише від швидкості — вона безпосередньо впливає на вартість проекту, розподіл робочої сили та ризики. Одна з найефективніших стратегій підвищення ефективності вАрмування фотоелектричної огорожісистеми — це використання попередньо зібраних компонентів. Переносячи складні процеси складання з будівельного майданчика на фабрику, EPC-підрядники можуть значно скоротити робочий час на місці та мінімізувати помилки людини.

Попередньо зібрані модулі зазвичай включаютьпопередньо просвердлені алюмінієві рейки, вбудовані затискачіі попередньо налаштовані поштові з’єднання. Такий підхід забезпечує постійний контроль якості та дозволяє монтажникам зосередитися на позиціонуванні та кріпленні, а не на виготовленні компонентів.

Для великомасштабних проектів це означає:

• Зменшення часу встановлення на 20–40%
• Менша залежність від висококваліфікованої праці
• Покращена послідовність встановлення на кількох сайтах

Модульна конструкція огорожі для швидшого розгортання

Модульна конструкція є ключовим фактором розгортання масштабованих сонячних огорож. У посилених системах фотоелектричних огорож модульність дозволяє використовувати стандартизовані компоненти в різних проектах, покращуючи управління запасами та зменшуючи складність закупівель.

Кожен модуль зазвичай складається з:

• Стандартизовані розміри панелей
• Уніфіковані монтажні інтерфейси
• Взаємозамінні конструктивні компоненти

Ця філософія дизайну не тільки прискорює встановлення, але й спрощує технічне обслуговування та майбутні оновлення. Для дистриб’юторів модульні системи покращують стандартизацію SKU, роблячи оптові закупівлі більш ефективними та рентабельними.

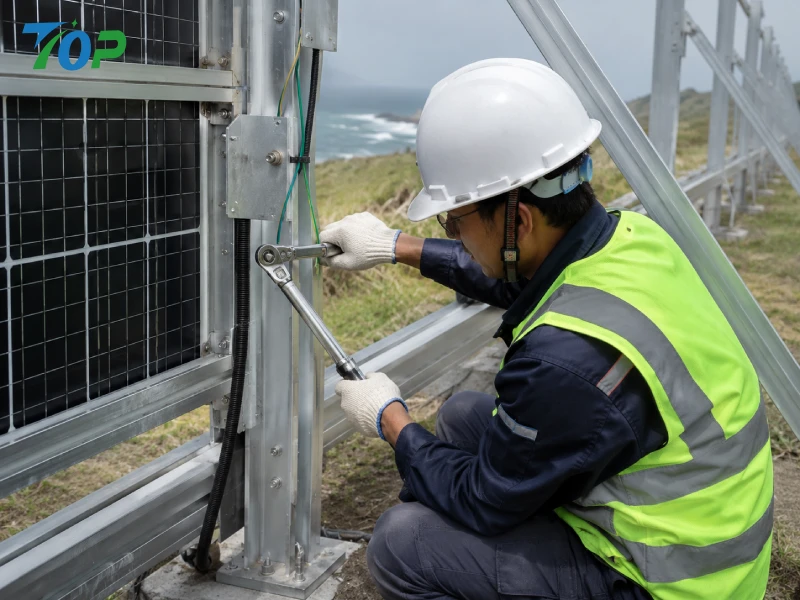

Робочий процес встановлення з контрольованим крутним моментом

У системах із сильним вітром неправильне кріплення є однією з найпоширеніших причин несправності системи. Впровадження робочого процесу встановлення з контрольованим крутним моментом має важливе значення для забезпечення цілісності конструкції та довгострокової надійності.

Передові практики включають:

• Використання каліброваних динамометричних ключів для всіх важливих з’єднань
• Визначення характеристик крутного моменту на основі типу матеріалу та розміру болта
• Запис значень крутного моменту як частина документації із забезпечення якості

Цей рівень контролю процесу особливо важливий для проектів, які вимагають сертифікації або перевірки третьою стороною, оскільки він забезпечує відстеження та забезпечує відповідність інженерним стандартам.

Поширені помилки встановлення, яких слід уникати в регіонах із сильним вітром

Навіть з високоякісними матеріалами неправильне встановлення може поставити під загрозу ефективністьАрмування фотоелектричної огорожі. Серед поширених помилок:

• Недостатня глибина закладення стовпа
• Ігнорування мінливості ґрунту на ділянці
• Нерівномірне застосування крутного моменту на кріпленнях
• Неправильне вирівнювання призводить до нерівномірного розподілу навантаження

Щоб уникнути цих проблем, потрібне поєднання належного навчання, стандартизованих процедур і нагляду на місці. Для EPC-підрядників інвестиції в навчання інсталяторів можуть значно скоротити вимоги до ремонту та гарантії.

Порівняння: стандартна фотоелектрична огорожа з посиленою фотоелектричною огорожею для сильного вітру

Порівняння структурної міцності

Стандартні фотоелектричні огорожі зазвичай розроблені для помірних умов навколишнього середовища та можуть не враховувати екстремальних вітрових навантажень. Навпаки, посилені системи розроблені з вищим запасом міцності, товщими матеріалами та оптимізованою структурною геометрією.

Це призводить до значно покращеної стійкості до згинання, підйому та втоми під час циклічних вітрових навантажень.

Порівняння часу встановлення

Хоча посилені системи можуть здаватися складнішими, їх модульна та попередньо зібрана конструкція часто призводить до швидшого встановлення в порівнянні з традиційними системами, які вимагають значних налаштувань на місці.

Для EPC-підрядників це означає скорочення термінів реалізації проекту та зниження витрат на оплату праці.

Вартість життєвого циклу (вплив LCOE)

З фінансової точки зору вибір між стандартними та посиленими системами безпосередньо впливає на вирівняну вартість енергії (LCOE). Хоча посилені системи передбачають більші початкові інвестиції, вони пропонують:

• Менші витрати на обслуговування
• Зменшення часу простою
• Більший термін служби системи

Ці фактори сприяють більш передбачуваній і сприятливій рентабельності інвестицій протягом життєвого циклу проекту.

Частота технічного обслуговування та частота відмов

Стандартні системи в районах із сильним вітром часто вимагають частих перевірок і ремонтів, що збільшує експлуатаційні витрати. З іншого боку, системи посилених фотоелектричних огорож розроблені для довговічності, що призводить до меншої кількості відмов і частоти технічного обслуговування.

Ця надійність особливо важлива для проектів комунального масштабу, де простої можуть призвести до значної втрати прибутку.

Професійні рекомендації щодо встановлення фотоелектричних огорож із сильним вітром

Успішна реалізаціяАрмування фотоелектричної огорожісистеми в умовах сильного вітру вимагає поєднання інженерної точності та практичного досвіду монтажу. Ґрунтуючись на передовій галузевій практиці, EPC-підрядники повинні прийняти такі рекомендації:

• Перед проектуванням проведіть детальну оцінку вітрового навантаження на конкретну ділянку
• Вибирайте сертифіковані матеріали, такі як нержавіюча сталь SUS304/SUS316, і компоненти, перевірені TUV
• Забезпечте правильну конструкцію фундаменту з урахуванням ґрунтових і вітрових умов
• Впровадити процеси встановлення з контрольованим крутним моментом
• Виконайте структурні перевірки та перевірку якості після встановлення

Поради:Для складних проектів із сильним вітром партнерство з досвідченим виробником може значно зменшити інженерний ризик. Зв’яжіться з нашою технічною командою, щоб отримати індивідуальну підтримку проектування, структурні розрахунки та рішення щодо оптимізації для конкретного проекту.

Зауваження щодо масових закупівель для дистриб’юторів і покупців EPC

Стандартизація та сумісність інвентаризації

Для дистриб’юторів і великих фірм, що займаються продажем продукції, стандартизація продукту є важливою для ефективного управління запасами. МодульнийАрмування фотоелектричної огорожісистеми зі змінними компонентами забезпечують кращий контроль запасів і зменшують потребу в налаштуванні для конкретного проекту.

Вимоги до сертифікації (TUV, ISO, відстеження матеріалів)

Сертифікація відіграє вирішальну роль у забезпеченні якості продукції та її відповідності. Покупці повинні надавати пріоритет постачальникам, які забезпечують:

• Сертифікація TUV для структурних компонентів
• Виробничі процеси, сертифіковані ISO
• Повна документація про відстеження матеріалу

Ці сертифікати не тільки забезпечують надійність, але й полегшують затвердження проектів і фінансування.

Оптимізація витрат у великомасштабних закупівлях

Оптова закупівля забезпечує значні економічні переваги, але вимагає ретельного планування. Основні стратегії включають:

• Консолідація замовлень для досягнення оптових знижок
• Вибір стандартизованих компонентів для зменшення складності SKU
• Координація логістики для мінімізації транспортних витрат

Логістика та упаковка для великих проектів

Ефективне пакування та логістика мають вирішальне значення для захисту матеріалів під час транспортування та забезпечення безперешкодної обробки на місці. Високоякісні постачальники пропонують оптимізоване пакування, яке зменшує ризик пошкодження та покращує ефективність розвантаження.

Чому варто вибрати TOPFENCE Solar як виробника фотоелектричних огорож

Як спеціалізований виробник фотоелектричних систем монтажу та огорож, TOPFENCE SOLAR пропонує інженерні рішення, розроблені для сильних вітрових середовищ. Завдяки передовій технології екструзії алюмінію та можливостям точного виробництва компанія пропонує високопродуктивні системи, розроблені для довговічності та ефективності.

Основні переваги:

• Повний асортимент продукції для потреб різноманітних проектів
• Перевірена ефективність у прибережних установках та установках із сильним вітром
• Сильні можливості науково-дослідних робіт із запатентованими структурними конструкціями
• Надійний глобальний ланцюжок поставок для великомасштабних проектів EPC

Поєднуючи інженерний досвід і досконалість у виробництві, TOPFENCE Solar підтримує EPC-підрядників і дистриб’юторів у створенні надійних сонячних проектів з високою рентабельністю інвестицій.

Поширені запитання: проектування та закупівля фотоелектричної огорожі для сильного вітру

Q1 Яку швидкість вітру можуть витримати посилені фотоелектричні огорожі?

Залежно від конструкції та матеріалів, посилені системи можуть витримувати швидкість вітру, що перевищує 40–60 м/с, якщо вони правильно сконструйовані та встановлені.

Q2 Чи достатньо міцний алюміній для середовища із сильним вітром?

так Високоякісні алюмінієві сплави забезпечують відмінне співвідношення міцності та ваги, і за правильного дизайну можуть перевершувати традиційну сталь у багатьох сферах застосування.

Q3 Якої глибини слід встановити стовпи паркану?

Зазвичай 800–1200 мм, залежно від умов ґрунту та вимог вітрового навантаження.

Q4 Які сертифікати я повинен вимагати від постачальників?

Шукайте сертифікат TUV, виробничі стандарти ISO та документацію про відстеження матеріалів.

Q5 Як скоротити час встановлення без шкоди для безпеки?

Використовуйте модульні, попередньо зібрані системи та впроваджуйте стандартизовані процедури встановлення з контролем крутного моменту.

Q6 Яка типова тривалість життя в прибережних умовах?

З відповідними матеріалами та армуванням системи можуть прослужити 20–25 років і більше з мінімальним обслуговуванням.

Q7 Чи можуть посилені фотоелектричні огорожі зменшити витрати на обслуговування?

так Підвищена довговічність і стабільність конструкції значно зменшують потребу в ремонтах і перевірках.

Q8 Як вибрати між матеріалами SUS304 і SUS316?

SUS304 підходить для більшості середовищ, тоді як SUS316 рекомендовано для висококорозійних прибережних або промислових зон.

Висновок: технічна надійність забезпечує довгострокову рентабельність інвестицій

У регіонах із сильним вітром,Армування фотоелектричної огорожіце не просто вдосконалення дизайну — це фундаментальна вимога для забезпечення безпеки, довговічності та фінансової ефективності системи. Завдяки інтеграції передових матеріалів, оптимізованому структурному дизайну та точним методам монтажу підрядники EPC можуть значно знизити ризики та покращити результати проекту.

Зрештою, успіх будь-якого проекту сонячної огорожі залежить від цілісного підходу, який врівноважує інженерну суворість із практичною ефективністю. Інвестиції в посилені системи сьогодні гарантують стабільну продуктивність, нижчі витрати протягом життєвого циклу та більшу віддачу в наступні роки.
